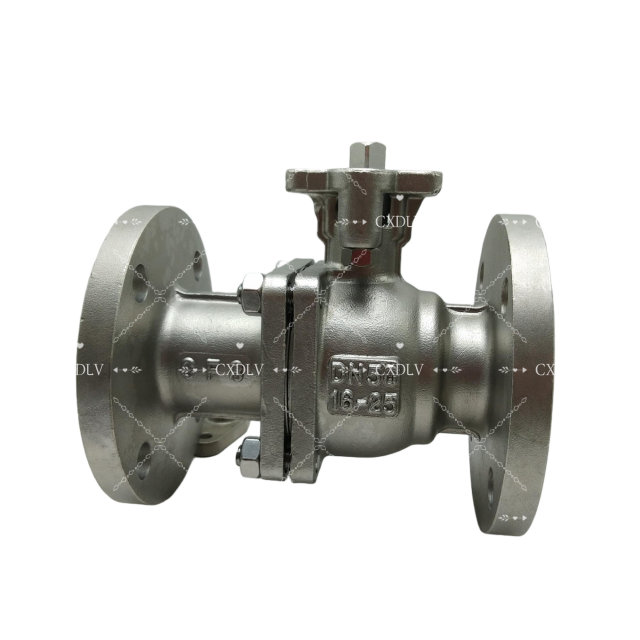

Edelstahl-Kugelventil Hochplattform Doppelflanschventil
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE,ISO,TS |
| Modellnummer: | Q41F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stk |
|---|---|
| Preis: | FOBUS$28~US$750/pc |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach der Struktur verschiedener Ventile |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück pro Monat |
|
Detailinformationen |
|||
| Körper: | CF8, CF8M, WCB ... | Sitz: | PTFE, RPTFE |
|---|---|---|---|
| Struktur: | Voll ausgestoßen | Portgröße: | DN15~DN200 |
| Verbindung: | Flansch | Standard: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Druck: | 10,0 bis 6,4 MPa | Betrieb: | Pneumatisch, elektrisch |
| Anwendung: | Wasser, Öl, Gas ... | ||
| Hervorheben: | mit einer Breite von mehr als 20 mm,high platform double flange valve,Hochplattform-Doppelflanschventil |
||
Produkt-Beschreibung
Edelstahl-Kugelhahn, hohe Plattform, Doppelflanschventil, industriekonform
Merkmale des Kugelhahns
Kugelhahn mit hoher Plattform
Anwendbare Standards:
- Design und Herstellung: GB12237-89
- Flanschanschluss: JB/T79
- Feuerfestigkeitstest: API607 4. 1993
- Test und Inspektion: GB/T13927-1992
Größenbereich:
- DN15 ~ DN200
Druckstufe:
- PN16, PN25, PN40, PN63
Körpermaterial:
-CF8, CF8M, WCB, CF3, CF3M, Duplex-Edelstahl ...
Sitzmaterial:
- PTFE, PPL, POB...
Temperaturbereich:
- 20°C~280°C
Zubehör:
-pneumatischer Stellantrieb, elektrischer Stellantrieb, Schneckengetriebe, Handbetätigung, Magnetventil, Endschalter, Filter
OEM WILLKOMMEN
Abmessung des Kugelhahns
(Einheit: mm)
| Druck | DN | Größe | L | D |
| PN16 | 15 | 1/2" | 130 | 95 |
| 20 | 3/4" | 140 | 105 | |
| 25 | 1" | 150 | 115 | |
| 32 | 1-1/4" | 165 | 135 |
Vorteile des Kugelhahns
- Mit geringstem Strömungswiderstand
- Es kann ein schnelles Öffnen und Schließen realisieren, und die Öffnungs- und Schließzeit einiger Strukturen beträgt nur 0,05 bis 0,1 s, sodass es im Automatisierungssystem des Prüfstands verwendet werden kann. Schnelles Öffnen und Schließen des Ventils bei stoßfreiem Betrieb.
- Im vollständig geöffneten und vollständig geschlossenen Zustand sind die Kugel und der Sitz der Dichtfläche sowie die Medienisolierung isoliert, so dass eine hohe Geschwindigkeit durch das Ventilmedium keine Erosion der Dichtfläche verursacht.
- Kompakte Struktur, geringes Gewicht, es kann für ein Niedertemperatur-Mediumsystem für die vernünftigste Ventilstruktur in Betracht gezogen werden.
- Hergestellt in verschiedenen Größen für Flexibilität bei der Auswahl
- Bieten Sie einen sicheren Betrieb unter Hochdruck- und Hochtemperaturbedingungen
- Im Vergleich zu anderen Ventilen werden sie mit weniger Kraft gesteuert.
Kugelhahnanwendungen
Kugelhähne werden zur Durchfluss- und Druckregelung sowie zum Absperren von korrosiven Flüssigkeiten, Schlämmen, normalen Flüssigkeiten und Gasen verwendet.
Sie werden in der Öl- und Erdgasindustrie eingesetzt, finden aber auch in vielen Fertigungsbereichen und bei der Lagerung von Chemikalien ihren Platz.
