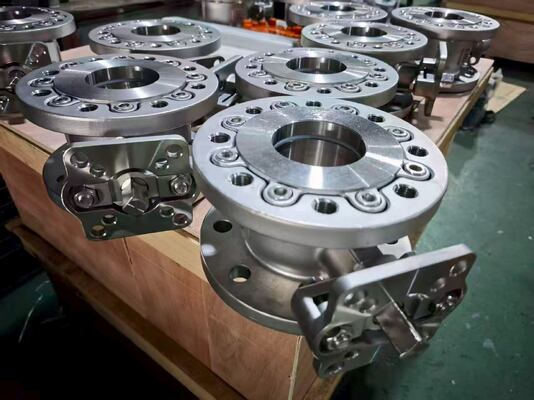

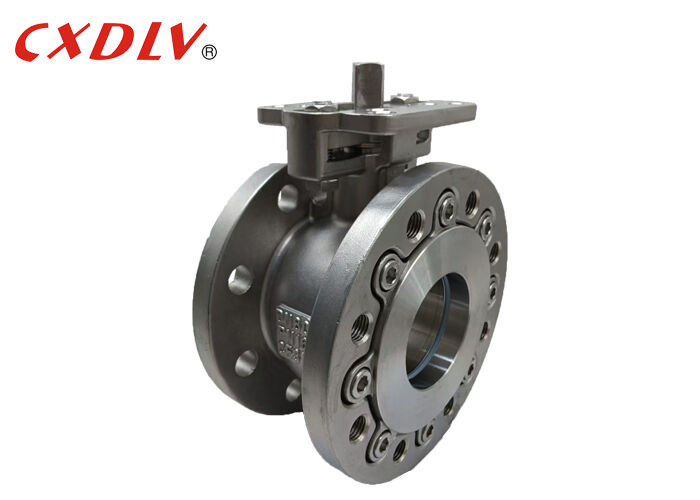

italienisches dünnwandiges Kugelventil aus Wafer mit schnell wechselnden Bauteilen - Kugelventil aus Edelstahl
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Q71f |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stk |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Produktname: | 1pc Kugelventil | Ventilmaterial: | Ventilmaterial |
|---|---|---|---|
| Druck: | PN16 | Betrieb: | Handhaben |
| Verbindung: | Wafer | Modell: | Q71f |
| Hervorheben: | italienisches Dünnwandwafer-Kugelventil,mit einer Leistung von mehr als 50 Watt,mit einer Breite von mehr als 20 mm |
||
Produkt-Beschreibung
italienisches dünnwandiges Kugelventil aus Wafer mit schnell wechselnden Bauteilen - Kugelventil aus Edelstahl
Allgemeine Merkmale
Italien Kugelventil
Anwendbare Normen:
- Konstruktion und Herstellung: GB / T12237 / 1989
- Verbindung: JB / T79
- Feuerdichte Prüfung: GB / T13927 - 1992
Größenbereich:
- DN15 ~ DN200
Nenndruck:
- Konstruktion 1,6 bis 4,0 MPa
Temperaturgrenze:
- 20 °C ~ 350 °C
Kugelventile des Typs Wafer(oder auch "Italy Super Thin" -Kugelventile genannt) werden in der Rohrleitungsanlage unter PN1,0 bis 2,5 MPa verwendet,Betriebstemperatur von 29~180°C (Siegelring aus RPTFE) oder 29~180°C (Siegelring aus PPL-Polyphenilen), um das Medium in der Rohrleitung abzuschneiden oder zu verbinden.oder Medium der Oxidierbarkeit angewendet werden kann, sofern das verwendete Differenzventilmaterial.
| Einheit: mm | |||||
| Druck | Größe | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Anwendung
Wafer-Kugelventile können in der Erdölindustrie, Chemie, Metallurgie, Kraftwerken, der leichten Industrie und anderen Bereichen weit verbreitet verwendet werden, um Öl, Wasser, Gas und Zellstoff oder Faserflüssigkeit automatisch anzupassen oder abzuschneiden.
Stärke
1- Blow-out-sicherer Stammentwurf
2. Vollständige Hafenkonstruktion
3. ISO5211 Direktbefestigungsplatte
4. Flansche Standard: GB
5Verschiedene Dichtungsmaterialien und Kohlenstoffstahloptionen
6. Waferkugelventil Struktur einfach, kleine Größe, leichtes Gewicht.
Auswahl des Modells
Waferkugelventile
| Modell Nr. | Arbeitsdruck /MPA |
Anwendbare Temperatur /°C |
Anwendbares Medium |
| Q71F-16P | 1.6 | PTFE≤ 150 PPL ≤ 250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxidierendes ätzendes Medium | |
| Q71F-25Ti | 2.5 | Oxidierendes ätzendes Medium |
