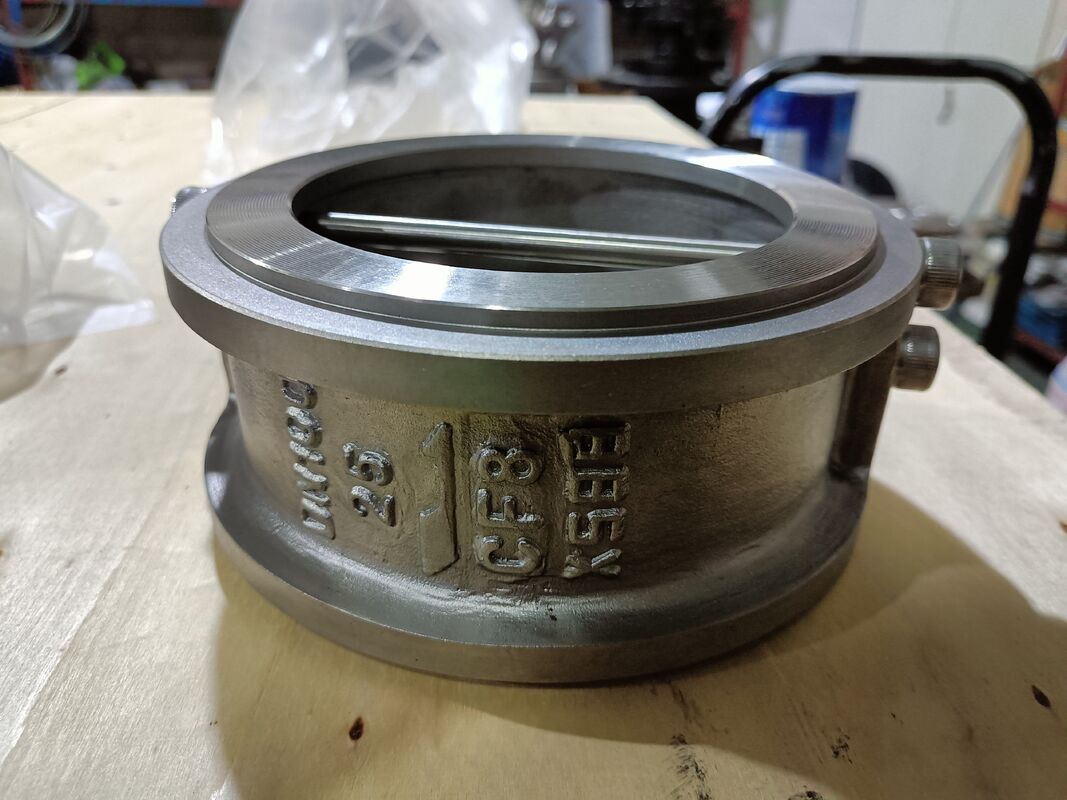

DN65 PN16 Wafer Doppelplatten Kontrollventil Edelstahl CF8M Federladen Doppelscheibe Nichtrücklaufventil für Wasserölgas
Produktdetails:
| Herkunftsort: | Zhejiang, China |
| Markenname: | Xidelong |
| Zertifizierung: | ISO 9001:2015, CE |
| Modellnummer: | DN65-PN16-WDCV |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 50-200 / Piece |
| Verpackung Informationen: | Export-Sperrholzkoffer mit Innenschaumschutz |
| Lieferzeit: | 7–15 Werktage |
| Zahlungsbedingungen: | T/T, L/C, PayPal, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück pro Monat |
|
Detailinformationen |
|||
| Ventiltyp: | Zwei-Platten-Wafer-Scheckventil | Nenndurchmesser: | DN65 (2-1/2\") |
|---|---|---|---|
| Druckstufe: | PN16 | Körpermaterial: | Edelstahl CF8M (316) |
| Scheibenmaterial: | Edelstahl CF8M (316) | Sitzmaterial: | PTFE |
| Federmaterial: | Edelstahl 316 | Verbindungstyp: | Wafer |
| Arbeitstemperatur: | -29°C bis 200°C | Anwendbare Medien: | Wasser, Öl, Gas |
| Hervorheben: | Doppelplatten-Rückschlagventil aus Edelstahl,federbelastetes Rückschlagventil,DN65 PN16-Wafer-Rückschlagventil |
||
Produkt-Beschreibung
DN65 PN16 Wafer-Doppelplatten-Scheckventil
DieXidelong DN65 PN16 Wafer Doppelplatten Kontrollventilist ein leistungsstarkes Rücklaufventil, das für eine zuverlässige Rückflussverhütung in anspruchsvollen industriellen Rohrleitungssystemen entwickelt wurde.mit einer robusten Karosserie aus Edelstahl CF8M (A351 316) und doppelten Federscheiben, bietet dieses Scheckventil des Wafertyps eine außergewöhnliche Korrosionsbeständigkeit, ein schnelles Schließen und einen wartungsfreien Betrieb für eine Vielzahl von Anwendungen.
Wesentliche Merkmale
| Merkmal | Nutzen |
|---|---|
| Doppelplatten-Federkonstruktion | Torsionsfedermechanismus sorgt für sofortiges, bubbeldichtes Schließen bei Flussumkehrungen, wodurch Wasserhammer und Systemschäden verhindert werden |
| CF8M Körper und Scheiben aus Edelstahl | Überlegene Korrosions- und Oxidationsbeständigkeit; geeignet für aggressive Medien, einschließlich Meerwasser, Chemikalien und hochtemperaturbedingten Flüssigkeiten bis 200 °C |
| Kompakte Waferkonfiguration | Ultra-kurze Gesichts-zu-Gesichts-Dimension (nach API 594) spart Platz und reduziert das Gewicht der Rohrleitung; passt zwischen Standardflanschen ohne zusätzliche Stützen |
| PTFE-Weichsitz | Leckdichte Dichtung bei niedrigem Differenzdruck; breite chemische Verträglichkeit; austauschbarer Sitz verlängert die Lebensdauer des Ventils |
| Zwei-Richtungssiegelung | Positive Abschaltung in beiden Strömungsrichtungen; brandsichere Sekundärsitzsicherung aus Metall auf Metall auf Anfrage |
Technische Spezifikation
- Nenndurchmesser:DN65 (2-1/2 Zoll)
- Nenndruck:PN16 (Äquivalent der Klasse 150)
- Körper- und Scheibenmaterial:ASTM A351 CF8M (316 Edelstahl)
- Material des Sitzes:PTFE, unbehandelt
- Federmaterial:Edelstahl 316 (Inconel X-750 optional)
- Verbindungsstandard:Waferart, passt zwischen EN 1092-1 PN16 / ASME B16.5 Flanzen der Klasse 150
- Konstruktionsstandard:Die Anforderungen an die Qualität der Produkte sind in Anhang I der Verordnung (EU) Nr. 1308/2013 festgelegt.
- Von Angesicht zu Angesicht:API 594 Kurzmuster
- Betriebstemperatur:-29°C bis +200°C (-20°F bis +392°F)
- Anwendbare Medien:Wasser, heißes Wasser, Dampf, Öl, Gas, schwache Säuren, organische Lösungsmittel
Typische Anwendungen
- Wasserreinigungsanlagen:Verhinderung des Rückflusses von Pumpenentladungen in Rohwasser, behandeltem Wasser und Schlammleitungen
- HVAC-Systeme:Kühlwasser, Kondensatorwasser und Warmwasserkreislaufschleifen
- Öl und Gas:Prozessleitungen für Raffinerien, Rohrleitungen für Tankbetriebe und Brennstoffübertragungssysteme
- Marine und Schiffbau:Ballastwasseranlagen, Abflussleitungen, Feuerwehrleitungen
- Chemische Verarbeitung:Übertragung von ätzenden Medien, wenn die Kompatibilität mit 316 SS erforderlich ist
- Stromerzeugung:Kühlwasserkreisläufe, Hilfsleitungen, Rückleitung von Kondensat
Qualitätssicherung
Jedes Xidelong-Doppelplattenkontrollventil wird vor dem Versand den folgenden Qualitätskontrollverfahren unterzogen:
- 100%ige Druckprüfung nach API 598 bei 1,5x Nenndruck
- 100%ige Leckageprüfung des Sitzes bei 1,1x Nenndruck mit null sichtbarem Leckage
- Materialzertifikat (EN 10204 3.1) für Karosseriekomponenten, Scheiben und Verkleidungsbauteile
- Abmessungskontrollen nach den API 594-Gesichts-zu-Gesichts Toleranzen
- Vollständige Rückverfolgbarkeit von der Schmelzpartize bis zum Endprodukt
Für kundenspezifische Konfigurationen, einschließlich NACE MR0175 sour service trim, kryogene Erweiterungen, oder spezielle Flanschbohrmuster, kontaktieren Sie bitte unser Engineering-Team.Wir bieten OEM-Branding und maßgeschneiderte Verpackungslösungen an, um Ihren Projektanforderungen gerecht zu werden.
Kontaktieren Sie uns noch heutefür eine Angebote, ein technisches Datenblatt oder eine Beurteilung einer Stichprobe.
