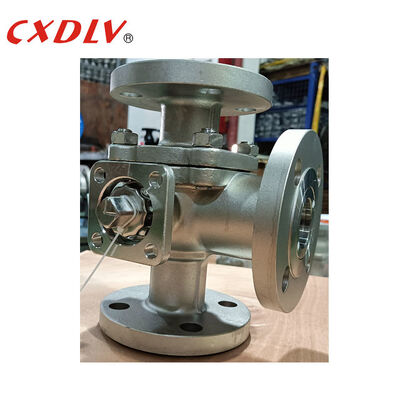

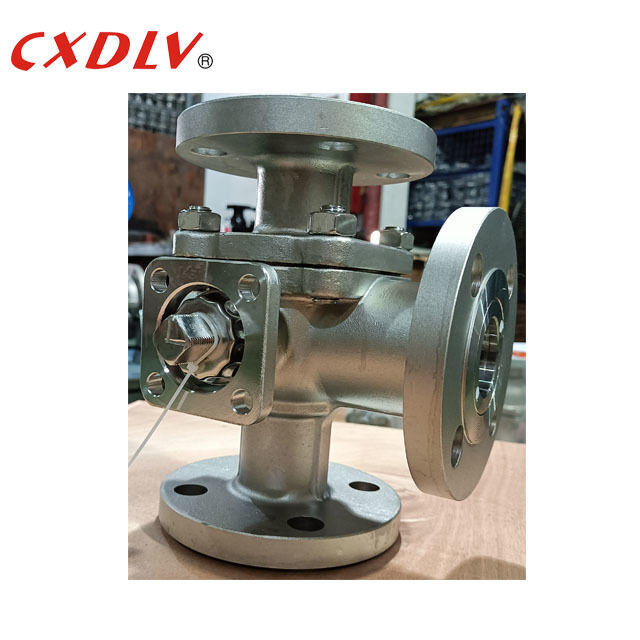

3-Wege Kugelhahn mit Flanschanschluss, L-Bohrung, PN16, mit ISO5211 TOP
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO9001 |
| Modellnummer: | Q44F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stk |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Leistung: | Betätigter Betrieb | Körpermaterial: | CF8M/CF8/WCB |
|---|---|---|---|
| Verbindung: | Geflanscht | Struktur: | Schwimmendes Ballventil |
| Modell: | Voller Hafen | Modell Nr: | Q44F-16P |
Produkt-Beschreibung
- Konstruktion und Herstellung: GB12237-89
- Verbindung: HG/T20592
- Prüfung und Inspektion:GB/T13927-1992
- DN15 ~ DN200
- PN16
- -20°C bis 200°C
Das T-Typ ermöglicht es drei orthogonalen Rohren, miteinander zu kommunizieren und den dritten Kanal abzuschneiden, um als Split und Fusion zu funktionieren.Der L-Dreigleis-Kugelventil kann nur zwei Rohre verbinden, die orthogonal zueinander sind, und kann nicht gleichzeitig das dritte Rohr miteinander verbinden, nur zu verteilen.
| Druck | Größe | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4 bis 18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 bis 18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4 bis 18 | F7-F10 | 4-φ10 |
Diese Konfiguration ist für viele Anwendungen vielseitig geeignet, aber bevor Sie sich ein 3-Wege-Kugelventil kaufen, sollten Sie sich vorstellen, ob Sie ein 3-Wege-Kugelventil kaufen möchten.Sie sollten überprüfen, welche Portkonfiguration für Ihr System am besten geeignet ist..
Es gibt zwei verschiedene Arten von 3-Wege-Kugelventilkonfigurationen. Sie sind entweder L-Typ oder T-Typ, der durch die Form des Bohrs im Ganzen bestimmt wird.Jedes hat seine eigenen Eigenschaften, die es für bestimmte Zwecke besser machen als das andereIn diesem Artikel,Wir werden die wichtigsten Unterschiede zwischen L- und T-Kugelventilen erörtern, die Ihnen helfen sollen, eine fundierte Entscheidung zu treffen, wenn Sie nach einem Ventil suchen, das in Ihr System eingebaut werden soll..
- Raffinerien
- Petrochemie
- Ausrüstung für chemische Verfahren
- Anwendungen zur Prozesssteuerung
- Wasser- und Abfallanwendungen
- Anwendungen für Pipelines
- Verriegelungsgriffe, die in 90° und bis zu 360° verriegeln
- Qualitätsinvestitionsgusskomponenten
- Antistatische Erdungsvorrichtungen
- ISO-Typ-Betriebsvorrichtung
- Erhältlich in einer Vielzahl von speziellen Sitzmaterialien
