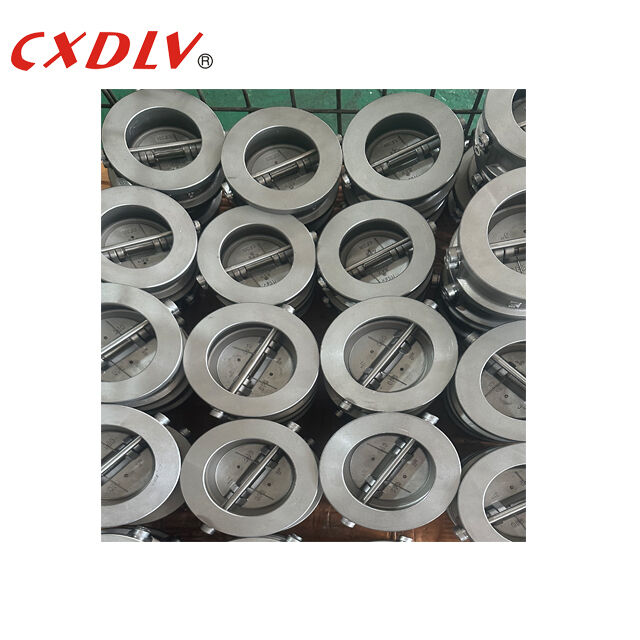

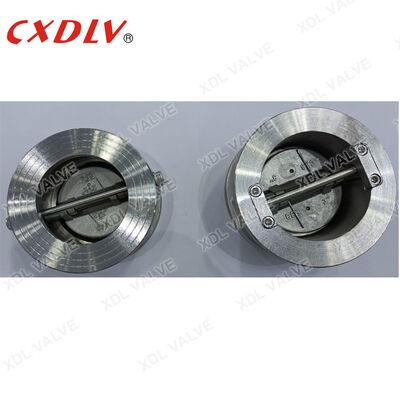

Wafer Doppelplatten Kontrollventil Edelstahlmaterial Nichtrücklaufventil für Wasserölgas
Produktdetails:
| Herkunftsort: | Zhejiang, China |
| Markenname: | Xidelong |
| Zertifizierung: | ISO 9001:2015, CE |
| Modellnummer: | H76W-16P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 50-200 / Piece |
| Verpackung Informationen: | Export-Sperrholzkoffer mit Innenschaumschutz |
| Lieferzeit: | 7–15 Werktage |
| Zahlungsbedingungen: | T/T, L/C, PayPal, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück pro Monat |
|
Detailinformationen |
|||
| Ventiltyp: | Zwei-Platten-Wafer-Scheckventil | Nenndurchmesser: | DN65 (2-1/2") |
|---|---|---|---|
| Druckstufe: | PN16 | Körpermaterial: | Edelstahl CF8M (316) |
| Scheibenmaterial: | Edelstahl CF8M (316) | Sitzmaterial: | PTFE |
| Federmaterial: | Edelstahl 316 | Verbindungstyp: | Wafer |
| Arbeitstemperatur: | -29°C bis 200°C | Anwendbare Medien: | Wasser, Öl, Gas |
Produkt-Beschreibung
Wafer-Doppelplatten-Rückschlagventil Edelstahlmaterial Rückschlagventil für Wasseröl- und Gasleitungen
Das Xidelong Wafer-Doppelplatten-Rückschlagventil ist ein Hochleistungs-Rückschlagventil, das für eine zuverlässige Rückflussverhinderung in anspruchsvollen industriellen Rohrleitungssystemen entwickelt wurde. Mit einem robusten Gehäuse aus Edelstahl CF8M (A351 Klasse 316) und zwei federbelasteten Klappen bietet dieses Wafer-Rückschlagventil eine außergewöhnliche Korrosionsbeständigkeit, schnelles Schließen und wartungsfreien Betrieb in einer Vielzahl von Anwendungen.
Hauptmerkmale
| Merkmal | Vorteil |
|---|---|
| Doppelplatten-Federdesign | Torsionsfeder-Mechanismus sorgt für sofortiges, dichtes Schließen bei Rückfluss, verhindert Wasserschlag und Systemschäden |
| CF8M Edelstahlgehäuse & Klappen | Überlegene Korrosions- und Oxidationsbeständigkeit; geeignet für aggressive Medien, einschließlich Meerwasser, Chemikalien und Hochtemperaturflüssigkeiten bis 200°C |
| Kompakte Wafer-Konfiguration | Extrem kurze Einbaulänge (gemäß API 594) spart Installationsplatz und reduziert das Gewicht der Rohrleitung; passt zwischen Standardflansche ohne zusätzliche Stützen |
| Weiche Dichtung | Dichte Abdichtung bei niedrigem Differenzdruck; breite chemische Kompatibilität; austauschbare Dichtung verlängert die Lebensdauer des Ventils |
| Bidirektionale Abdichtung | Positive Absperrung in beiden Strömungsrichtungen; feuerfeste sekundäre Metall-Metall-Dichtung als Rückfallebene auf Anfrage erhältlich |
Technische Spezifikationen
- Nennweite: DN65 (2-1/2 Zoll)
- Druckstufe: PN16 (Klasse 150 Äquivalent)
- Material Gehäuse & Klappen: ASTM A351 CF8M (316 Edelstahl)
- Material Dichtung: Jungfräuliches PTFE
- Material Feder: Edelstahl 316 (Inconel X-750 optional)
- Anschlussstandard: Wafer-Typ, passt zwischen EN 1092-1 PN16 / ASME B16.5 Klasse 150 Flansche
- Konstruktionsstandard: API 594, API 598, EN 13709
- Einbaulänge: API 594 Kurze Bauform
- Betriebstemperatur: -29°C bis +200°C (-20°F bis +392°F)
- Anwendbare Medien: Wasser, Heißwasser, Dampf, Öl, Gas, schwache Säuren, organische Lösungsmittel
Typische Anwendungen
- Wasseraufbereitungsanlagen: Rückflussverhinderung von Pumpenauslässen in Rohwasser-, aufbereitetem Wasser- und Schlammleitungen
- HLK-Systeme: Kühlwasser-, Kondensatorwasser- und Warmwasserkreisläufe
- Öl & Gas: Raffinerie-Prozessleitungen, Tanklager-Rohrleitungen und Kraftstofftransfersysteme
- Marine & Schiffbau: Ballastwassersysteme, Bilge-Abflussleitungen, Feuerlöschhauptleitungen
- Chemische Verarbeitung: Korrosive Medienübertragung, bei der 316 SS-Kompatibilität erforderlich ist
- Energieerzeugung: Kühlwasserkreisläufe, Hilfsleitungen, Kondensatrücklaufleitungen
Qualitätssicherung
Jedes Xidelong Doppelplatten-Rückschlagventil durchläuft vor dem Versand die folgenden Qualitätskontrollverfahren:
- 100% Gehäuse-Druckprüfung gemäß API 598 bei 1,5-fachem Nenndruck
- 100% Dichtungslecktest bei 1,1-fachem Nenndruck mit null sichtbarer Leckage
- Materialzertifikat (EN 10204 3.1) für Gehäuse-, Klappen- und Trim-Komponenten
- Maßprüfung gemäß API 594 Einbaulängen-Toleranzen
- Vollständige Rückverfolgbarkeit von der Schmelzcharge bis zum fertigen Produkt
Für kundenspezifische Konfigurationen, einschließlich NACE MR0175 Sauergas-Trim, kryogene Verlängerungen oder spezielle Flanschbohrmuster, kontaktieren Sie bitte unser Ingenieurteam. Wir bieten OEM-Branding und maßgeschneiderte Verpackungslösungen, um Ihre Projektanforderungen zu erfüllen.
Kontaktieren Sie uns noch heute für ein wettbewerbsfähiges Angebot, ein technisches Datenblatt oder um ein Muster zur Bewertung anzufordern.
