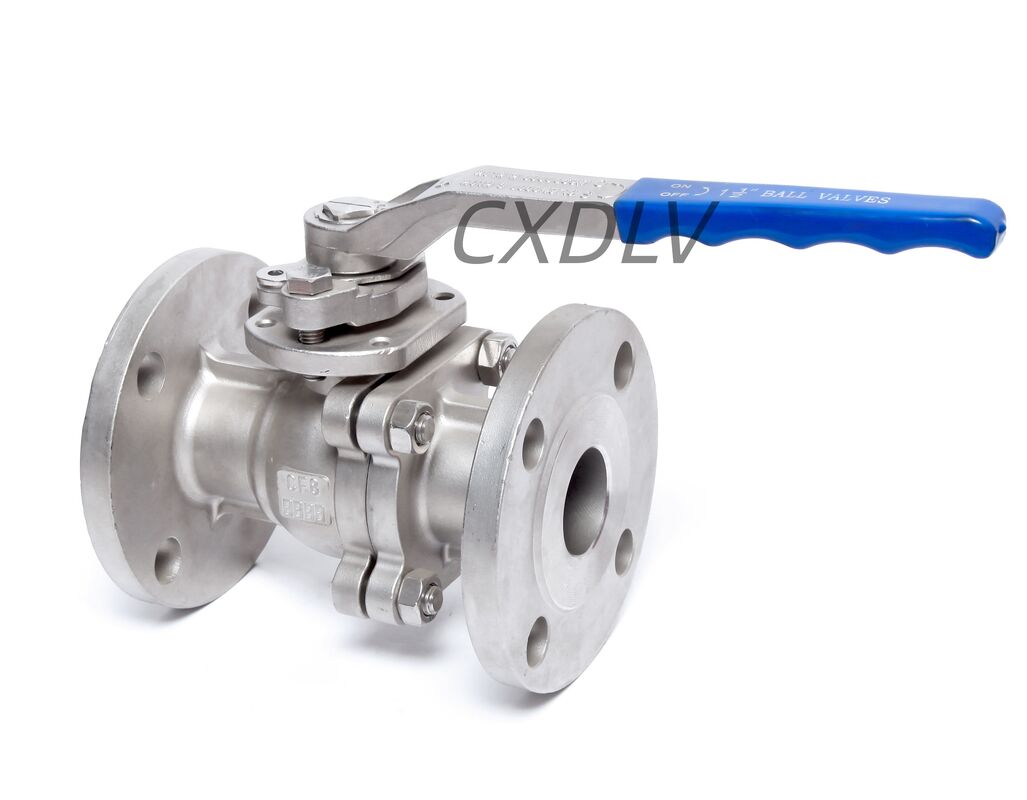

Edelstahl-Kugelventil Vollbohrung Schwimmbild RF mit Weichsitz PTFE PPL POB Ideal für Hochdruckanwendungen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE,ISO,TS |
| Modellnummer: | Q41F-150LB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | FOBUS$28~US$750/pc |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach der Struktur verschiedener Ventile |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T,L/C,D/A,D/P |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück pro Monat |
|
Detailinformationen |
|||
| Körper: | CF8, CF8M, WCB ... | Sitz: | PTFE, RPTFE |
|---|---|---|---|
| Struktur: | Voll ausgestoßen | Portgröße: | DN15~DN200 |
| Verbindung: | Flansch | Standard: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Druck: | 10,0 bis 6,4 MPa | Betrieb: | Pneumatisch, elektrisch |
Produkt-Beschreibung
Edelstahl-Kugelventil Vollbohrung Schwimmbild RF mit Weichsitz PTFE PPL POB Ideal für Hochdruckanwendungen
Eigenschaften des Kugelventils
Hochplattform-Kugelventil
Anwendbare Normen:
- Konstruktion und Herstellung: GB12237-89
- Flanschverbindung: JB/T79
- Brandsicherheitstest: API607 4. 1993
- Prüfung und Inspektion: GB/T13927-1992
Größenbereich:
- DN15 ~ DN200
Nenndruck:
- PN16, PN25, PN40, PN63
Körpermaterial:
-CF8, CF8M, WCB, CF3, CF3M, Duplex Edelstahl...
Material des Sitzes:
- PTFE, PPL, POB...
Temperaturbereich:
- 20°C bis 280°C
Zubehör:
-Pneumatischer Aktor, elektrischer Aktor, Wurmgetriebe, manuelle Übernahme, Solenoidventil, Grenzschalter, Filter
OEM willkommen
Abmessungen der Kugelventile
(Einheit: mm)
| Druck | DN | Größe | L | D |
| PN16 | 15 | Ein halbes Zoll. | 130 | 95 |
| 20 | 3/4 Zoll. | 140 | 105 | |
| 25 | 1 " | 150 | 115 | |
| 32 | 1-1/4" | 165 | 135 |
Vorteile des Kugelventils
- mit geringstem Durchflusswiderstand
- Es kann schnelles Öffnen und Schließen realisieren, und die Öffnungs- und Schließzeit einiger Strukturen beträgt nur 0,05 ~ 0,1 Sekunden, so dass es im Automatisierungssystem des Prüfstandes verwendet werden kann.Schnelle Öffnung und Schließung des Ventils bei Betrieb ohne Aufprall.
- Bei vollständig offenem und vollständig geschlossenem Versiegelungssystem wird die Kugel und der Sitz der Versiegelungsoberfläche und des Mediums isoliert, sodass ein Hochgeschwindigkeitsdurchschreiten des Ventilmediums keine Erosion der Versiegelungsoberfläche verursacht.
- Kompakte Struktur, geringes Gewicht, es kann für ein Niedertemperatur-Mediumsystem für die vernünftigste Ventilstruktur in Betracht gezogen werden.
- Hergestellt in verschiedenen Größen, so dass die Auswahl flexibel ist
- Sicherer Betrieb unter hohem Druck und hohen Temperaturen
- Im Vergleich zu anderen Ventilen werden sie mit weniger Kraft gesteuert.
Anwendungen von Kugelventilen
Kugelventile werden zur Steuerung von Durchfluss und Druck verwendet und für korrosive Flüssigkeiten, Schlamm, normale Flüssigkeiten und Gase abgeschaltet.
Sie werden in der Öl- und Erdgasindustrie eingesetzt, finden aber auch in vielen verarbeitenden Sektoren und in der chemischen Lagerung einen Platz.
Mehr Auswahl
| Standards | ANSI | Großbritannien | JIS | DIN |
| Druck | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Ausrüstung | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modell | 1) Hochplattformmodell 2) Griffmodell | |||
