Runder gerader Edelstahl-Schauglas CF8M WCB 150LB
Produktdetails:
| Herkunftsort: | WENZHOU, CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | SG |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventil-Struktur |
| Lieferzeit: | 7~25days |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000Pcs/Mon |
|
Detailinformationen |
|||
| Verbindung: | RF 150LB | Körper-Material: | CF8, CF8M, WCB |
|---|---|---|---|
| Dichtung: | PTFE | Druck: | PN16 |
| Größe: | DN15~DN300 | ||
| Hervorheben: | Schauglas des Edelstahl-150LB,WCB-Edelstahl-Schauglas,Glas CF8M High Pressure Sight |
||
Produkt-Beschreibung

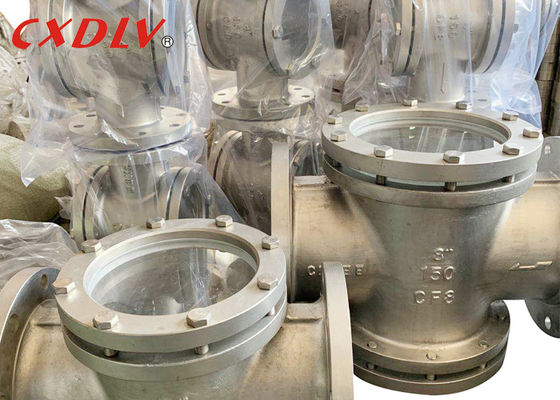

Runder Ansichtflansch gerader Edelstahl-Schauglas/Hochdruckschauglas
Produkt-Eigenschaft
Flansch-Schauglas
Anwendbare Standards:
- Entwurf und Herstellung: ASTM B16.34
- Test und Inspektion: API598
Größen-Strecke:
- DN15~DN300
Druck-Bewertung:
- 150LB, 300LB
Temperaturspanne:
- -20°C~150°C
Technische Daten
| H | L | D | D1 | D2 | |
| 1" | 92 | 160 | 108 | 79,5 | 51 |
| 2" | 140 | 230 | 152 | 120,5 | 92 |
| 3" | 180 | 310 | 190 | 152,5 |
127 |
| 4" | 215 | 350 | 229 | 190,5 | 157,5 |
Überblick
Durchflussanzeiger eines Anblicks ist ein Gerät, das in ein Rohr installiert ist, um eine Sichtbarmachung des Überprüfens des flüssigen Flusses für Richtung und genaue Strömungsgeschwindigkeit zur Verfügung zu stellen. Anblickdurchflussanzeiger erlauben Betreibern, die Farbe und die Klarheit von Flüssigkeiten durch ein Fenster zu beobachten. Ein Anblickdurchflussanzeiger ist ein Körper mit einen oder mehreren Betrachtenfenstern, normalerweise mit Dichtungen und eine Weise, den Indikator zur Rohrleitung, wie angeflanschten, verlegten Verbindungen anzubringen. Anblickdurchflussanzeiger sind verfügbar, die Standardrohrgrößen zu passen, die von 1/4-inch bis zu 16 Zoll und ANSI-Druckbewertungen zu tragen reichen. Anblickdurchflussanzeiger werden angewendet möglicherweise an fast jeder Phase der Bewegung, ob er flüssig ist, Gas oder Pulver.
Hinweis
| Flansch-Schauglas | |||
| Standard | JIS | LÄRM | ANSI |
| Druck | 10K, 20K | PN16, PN25, PN40 | 150LB, 300LB |
| Material | CF8, CF8M, WCB | ||
| Größe | DN15~DN200 | ||
