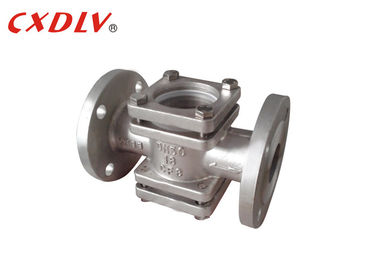

Industial SS321 flanschte Schauglas-Edelstahl-Doppelt-Windows-Durchflussanzeiger
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Schauglas |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventilstruktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körpermaterial: | Edelstahl SS321 | Glas: | Borosilikat |
|---|---|---|---|
| Sitz: | PTFE | Modell: | Schmucklos |
| Ventilgröße: | 1/2" ~8" | Temperatur: | -20 ~ 150 ℃ |
| Hervorheben: | SS321 mit Flanken aus Sichtglas,Durchflussindikator aus Edelstahl,Doppelfenster-Schauglas |
||
Produkt-Beschreibung
Industial SS321 Edelstahl-Doppelfenster-Schauglas-Durchflussanzeiger
Produktmerkmal
Schauglas
Anwendbare Standards:
- Design und Herstellung: ASTM B16.34
- Flanschanschluss: ASME B16.5
- Test und Inspektion: API598
Größenbereich:
- DN15~DN200
Druckstufe:
- ANSI 150LB
Temperaturbereich:
- -20°C~180°C
Technische Daten
| DN | H | L | D | D1 | D2 | Z-φd | B | W |
| 15 | 72 | 130 | 89 | 60,5 | 35 | 4-16 | 11.5 | 60×60 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 |
| 25 | 92 | 160 | 108 | 79,5 | 51 | 4-16 | 13 | 80×80 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 |
| 40 | 115 | 200 | 127 | 98,5 | 73 | 4-16 | 15 | 100×100 |
| 50 | 140 | 230 | 152 | 120,5 | 92 | 4-19 | 16 | 110×110 |
Schauglasübersicht
Als Schauglas, auch Schauglas, Sichtfenster oder Sichtfenster genannt, bezeichnet man ein Fenster in einem Rohr oder in Seitenwänden von Kesseln, Tanks, Prozesskammern oder Silos zur visuellen Beobachtung der Anwesenheit, des Durchflusses oder des Füllstands eines Mediums. Mit diesem Schauglas können Sie ein Gerät oder den gesamten Prozess überprüfen / inspizieren.
Wenn eine einfache visuelle Durchflussanzeige ausreicht, haben wir für die meisten Anwendungen eine Option mit sichtbarer Durchflussanzeige.
Unsere Sichtanzeiger eignen sich ideal zum Beobachten und Überwachen von Flüssigkeitseigenschaften wie Richtung, Durchfluss und Farbe.
Wir bieten Optionen mit steigender Kugel, Spinnern sowie Klappen- und Auslauf-Durchflussindikatoren in verschiedenen Größen und Materialien mit Schraub-, Flansch- oder Wafer-Anschlüssen an. Unsere Durchflussanzeiger sind mit Wasser, Öl, Chemikalien bis zu 600 Centistokes sowie Gasen kompatibel und erfüllen die Anforderungen vieler und unterschiedlicher Anwendungen.
Anwendung
1. Versorgungsunternehmen und Strom
2. Essen und Trinken
3. Biokraftstoffe
4. Abwasserbehandlung und -management
5. Und chemisch/petrochemisch
Modellauswahl
| Produktname | Durchfluss-Schauglasanzeige | |||
| Verbindung | Flansch | Faden | ||
| Druck | DIN/JIS/ANSI | 0,6 MPa | ||
| Material | 1)CF8/SS304 2)CF8M/SS316 3)Kohlenstoffstahl | |||
