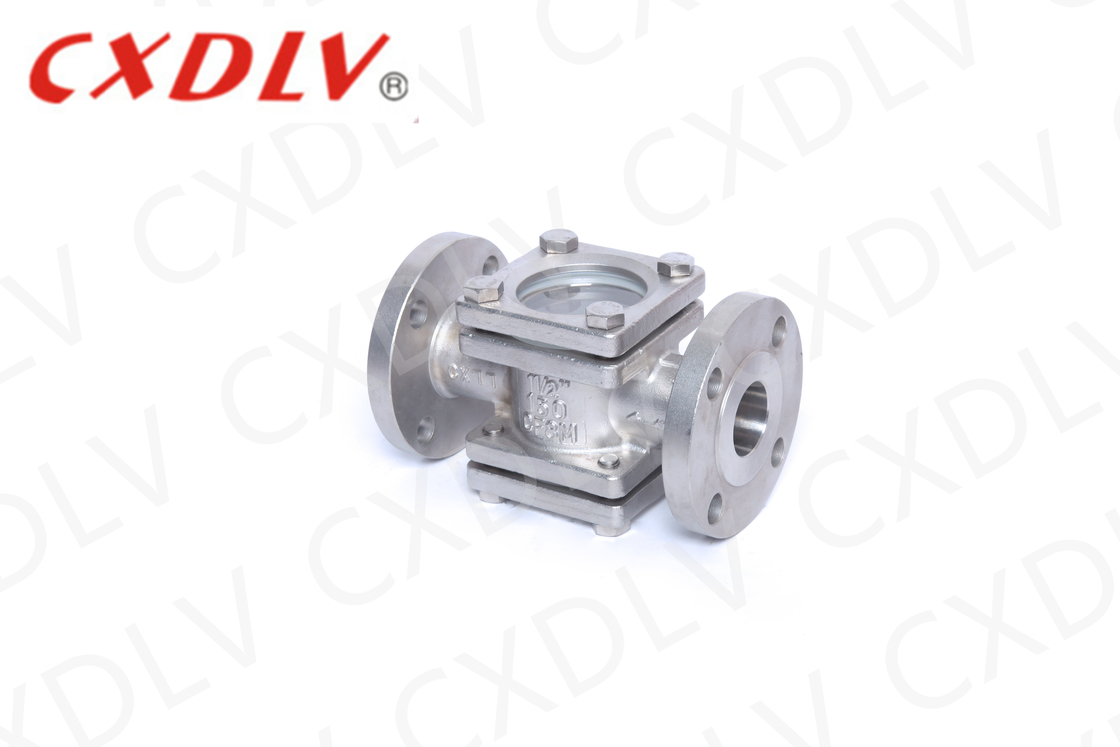

Doppelflansche Sichtglas in Edelstahl CF8 zur Hochdruck-Flussvisualisierung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Schauglas |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 PC |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Passende Sperrholzkisten entsprechend unterschiedlicher Ventilstruktur |
| Lieferzeit: | 5~25 Arbeits-Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körpermaterial: | Edelstahl | Glas: | Borosilikat |
|---|---|---|---|
| Sitz: | PTFE | Struktur: | Doppelfenster |
| Ventilgröße: | DN15~DN200 | Medium: | Wasserölgas |
| Hervorheben: | mit einer Breite von nicht mehr als 20 mm,Hochdrucksichtglas CF8,Doppelflanschglas zur Visualisierung des Strömungsstroms |
||
Produkt-Beschreibung

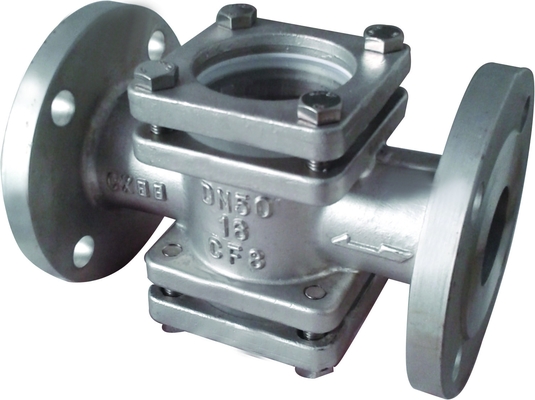

Doppelflansche PN40 Hochdrucksichtglas Guss aus Edelstahl CF8
Produktmerkmal
Sight Glass
Anwendbare Normen:
- Konstruktion und Herstellung: ASTM B16.34
- Flanschverbindung: ASTI16.5
- Prüfung und Inspektion: API598
Größenbereich:
- DN15 bis DN150
Nenndruck:
- GB PN16
Temperaturbereich:
- -20°C bis 185°C
Durchflussindikatoren bieten einen visuellen Einblick in Rohrleitungen oder versiegelte Behälter, so dass der Benutzer sofort sehen kann, ob ein Durchfluss stattfindet, und Farbe, Volumen und Zustand des Durchflusses beobachten kann.
Unser Sortiment an Strömungsindikatoren besteht aus Edelstahl, Kohlenstoffstahl und Metallkörpern.geeignet für industrielle Anwendungen mit Betriebstemperaturen bis zu 250 °C und Betriebsdruck bis zu 16 bar im Standardbereich und 40 bar im Hochdruckbereich.
Technische Daten
| DN | H | L | D | D1 | D2 | Z-φd | b | W | φ | E |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4 bis 16 | 11.5 | 60 × 60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4 bis 16 | 12 | 72 × 72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4 bis 16 | 13 | 80 × 80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4 bis 16 | 14 | 90 × 90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4 bis 16 | 15 | 100 × 100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4 bis 19 | 16 | 110 × 110 | 95 | 15 |
Anmerkung
Bitte beachten Sie, dass, entgegen der allgemeinen Ansicht, jede Sichtglasbrille abgenutzt werden kann.Linsen und Dichtungen sollten regelmäßig ersetzt werden, bevor ein offensichtliches Anzeichen von Abbau auftritt.Wir empfehlen daher, dass Sie die Sichtgläser regelmäßig überprüfen und immer Ersatzgläser und Dichtungen mit Ihrer Sichtgläser bestellen..
Anwendung
1Energieversorgung
2Lebensmittel und Getränke
3. Biokraftstoffe
4. Abwasserbehandlung und -bewirtschaftung
5. und Chemie/Petrochemie
Auswahl des Modells
| Produktbezeichnung | Fließsichtglasanzeige | |||
| Verbindung | Flansche | Thread | ||
| Druck | DIN/JIS/ANSI | 0.6Mpa | ||
| Material | 1) CF8/SS304 2) CF8M/SS316 3) Kohlenstoffstahl | |||
