Manuell betätigtes Spindelrad-Winkel-Absperrventil mit Flanschanschluss für Marine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | ISO9001:2008 CE |
| Modellnummer: | J44W-16P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Verhandelbar |
| Lieferzeit: | 7-30 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
|
Detailinformationen |
|||
| Kugelmaterial: | CF8,CF8M,WCB,C95800 | Größe: | DN25-DN200 |
|---|---|---|---|
| Standard: | GB | Endverbindung Standard: | Hg/T20592 |
| Von Angesicht zu AngesichtGB/T12221 Standard: | GB/T12221 | Designstandard: | GB/T12233 |
| Hervorheben: | Handgeführtes Flanschglobeventil,Schiffsventile aus Edelstahl,Ventil für Winkelkugeln mit Griffrad |
||
Produkt-Beschreibung

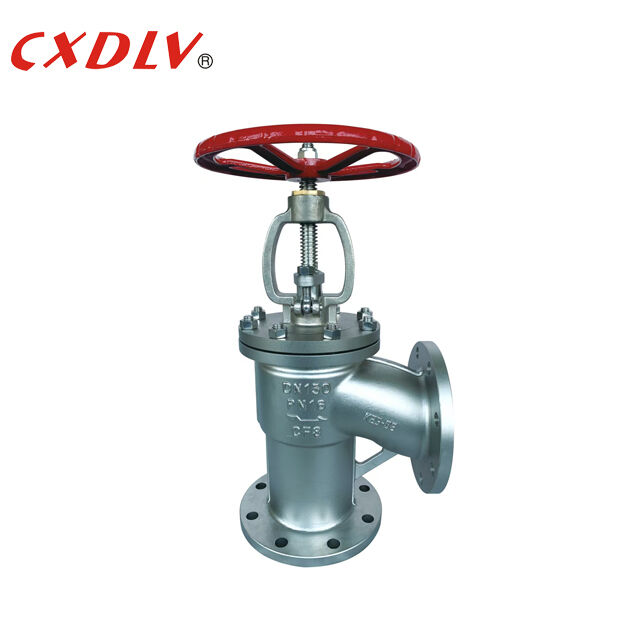

Handgesteuertes Handgelenk Radwinkel Kugelventil mit Flanschanschluss für Marine
Spezifikationen
- Konstruktionsstandard:GB/T12221
- Inspektion und Prüfung: GB/T13927
- Von Angesicht zu Angesicht: GB/T12221
- Flanschverbindung: HG/T20592
Anwendung
EinWinkelkugelventilist eine Art lineares Ventil mit einem L-förmigen Körper, bei dem Ein- und Ausgangsschachteln in einem 90-Grad-Winkel zueinander ausgerichtet sind.Das Design reduziert die Notwendigkeit von zusätzlichen Ellbogen in Rohren, wodurch der Durchflusswiderstand und der Platz gespart werden.
| Größe | L | D | D2 | b | H | Z-Φd |
| DN50 | 125 | 165 | 102 | 2 | 265 | 4 bis 18 |
| DN65 | 145 | 185 | 122 | 2 | 310 | 8 bis 18 |
| DN80 | 155 | 200 | 138 | 2 | 325 | 8 bis 18 |
Merkmal
Die Eingangs- und Ausgangskanäle des Winkelkugelventils liegen nicht in derselben Richtung, sondern in einem 90° rechten Winkel, und beim Durchgang des Mediums entsteht ein gewisser Druckverlust.Der größte Vorteil besteht darin, dass es an der Ecke des Managementsystems installiert werden kannDie Öffnungs- und Schließung des Winkelkugelventils besteht aus einer steckförmigen Ventilscheibe, die Dichtungsfläche ist flach oder kegelförmig,und die Ventilscheibe bewegt sich in einer geraden Linie entlang der Mittellinie der FlüssigkeitDie Bewegung des Ventilstammes besteht aus einem Hebestang und einem Hebestang.
Paket und Lieferung
Verpackungsdaten: Wir wählen geeignete Holzkästen nach verschiedenen Ventilen aus und organisieren qualifizierte Arbeiter, um im Falle von Prellungen zu verpacken.Zollabfertigung und Transport für uns unverzüglichEs gibt drei Transportmöglichkeiten: See, Luft und Bahn. Wir organisieren den Transport nach den Bedürfnissen der Kunden.
Details zur Lieferung: je nach Bestellung 7~60 Tage
Häufig gestellte Fragen
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Wir sind eine Fabrik.
F: Wie lange dauert Ihre Lieferzeit?
A: Nach der Bestellung, 7~60 Tage.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=1000USD, 100% im Voraus. Bezahlung>=1000USD, 30% T/T im Voraus, Guthaben vor Versand.
