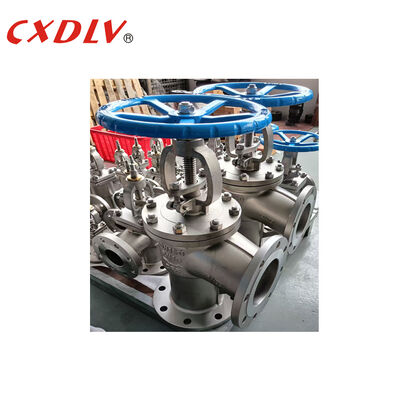

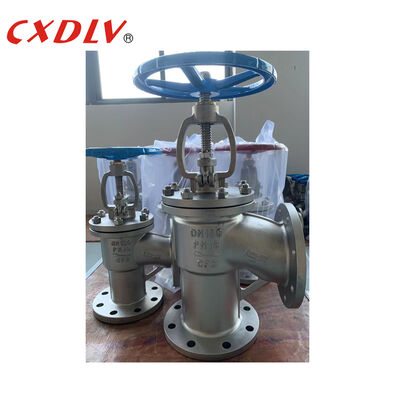

Gusseiselflangen-Winkel-Kugelventil mit manuellem Handrad, Marine-Service
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | ISO9001:2008 CE |
| Modellnummer: | J44W-16P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | 1 Polybeutel für 1 Satz Ventil |
| Lieferzeit: | 7-30 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000Sets/Monat |
|
Detailinformationen |
|||
| Kugelmaterial: | CF8,CF8M,WCB,C95800 | Größe: | DN25-DN200 |
|---|---|---|---|
| Standard: | GB | Endverbindung Standard: | Hg/T20592 |
| Von Angesicht zu AngesichtGB/T12221 Standard: | GB/T12221 | Designstandard: | GB/T12233 |
| Hervorheben: | Gusseiselflangen-Globe-Ventil,Handrad-Globe-Ventil,Edelstahl-Ventil für die Marine |
||
Produkt-Beschreibung

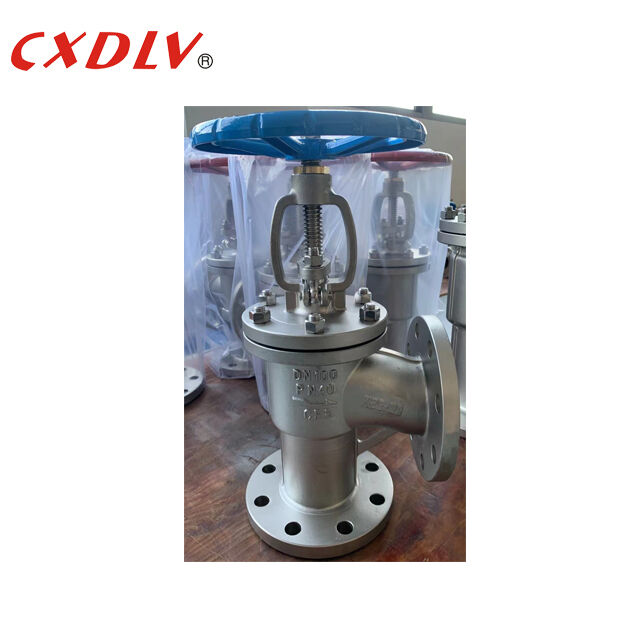

Winkel-Schrägsitzventil aus Gussstahl mit Flansch und Handrad, für den maritimen Einsatz
Spezifikationen
- Konstruktionsnorm:GB/T12221
- Inspektion & Test: GB/T13927
- Anschlusslänge: GB/T12221
- Flanschanschluss: HG/T20592
Anwendung
Ein Winkel-Schrägsitzventil ist ein Ventil mit linearer Bewegung und einem L-förmigen Gehäuse, bei dem Einlass- und Auslassstutzen um 90 Grad zueinander versetzt sind. Es wird zur Drosselung und Durchflussregelung eingesetzt. Sein Design reduziert die Notwendigkeit zusätzlicher Bögen in Rohrleitungen, senkt effektiv den Strömungswiderstand und spart Platz.
| GRÖSSE | L | D | D2 | b | H | Z-Φd |
| DN50 | 125 | 165 | 102 | 2 | 265 | 4-18 |
| DN80 | 155 | 200 | 138 | 2 | 325 | 8-18 |
Merkmal
Die Einlass- und Auslasskanäle des Winkel-Schrägsitzventils verlaufen nicht in derselben Richtung, sondern im rechten Winkel von 90°, und es entsteht ein gewisser Druckabfall, wenn das Medium hindurchströmt. Sein größter Vorteil ist, dass es in der Ecke des Managementsystems installiert werden kann, was 90°-Bögen spart und einfach zu bedienen ist. Das Öffnungs- und Schließteil des Winkel-Schrägsitzventils ist eine kegelförmige Ventilscheibe, die Dichtfläche ist eben oder konisch, und die Ventilscheibe bewegt sich geradlinig entlang der Mittellinie des Fluids. Die Bewegung des Ventilschafts hat einen Hubstangen-Typ und einen Hubdrehstangen-Typ.
Verpackung & Lieferung
Verpackungsdetails: Wir wählen geeignete Holzkisten je nach Ventil aus und beauftragen erfahrene Arbeiter mit der Verpackung, um Beschädigungen zu vermeiden. Langfristig kooperierende Spediteure buchen Frachtraum, erledigen Zollformalitäten und transportieren für uns ohne Verzögerung. Es gibt drei Transportmöglichkeiten: per See, per Luft und per Bahn. Wir arrangieren den Transport nach Kundenwunsch.
Lieferdetails: nach Bestellung, 7~60 Tage
FAQ
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind eine Fabrik.
F: Wie lange ist Ihre Lieferzeit?
A: Nach Bestellung, 7~60 Tage.
F: Bieten Sie Muster an? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, aber die Frachtkosten nicht bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Zahlung=1000USD, 30% T/T im Voraus, Restbetrag vor Versand.
