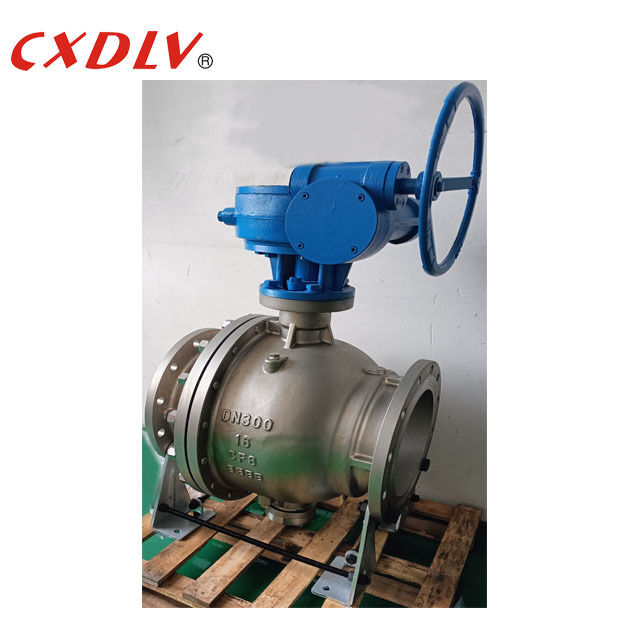

Edelstahl 12 "PN16 Flanken-Ständer-montiertes Kugelventil mit Wurmgetriebe

Edelstahl 12" PN16 Flansch-Kugelventil mit Spindel und Schneckengetriebe

Kugelventile dieser Baureihe haben eine feste Kugel, die sich unter keinem Druck bewegt, weder durch Federdruck noch durch Mediumdruck. Sie drückt auf den Ventilsitz, um eine gute Abdichtung zu erreichen. Dadurch wird der Ventilsitz nicht zu stark belastet, verformt sich wenig, hat ein geringes Betätigungsmoment und eine lange Lebensdauer. Ihre Lebensdauer ist 2-3 Mal so lang wie die von gewöhnlichen O-Typ-Kugelventilen, was sie besonders für Hochdruck- und Großdurchmesseranwendungen geeignet macht.

Technische Parameter:

Das Spindel-Kugelventil ist eine Art Vierteldrehventil, das eine hohle, perforierte und feste/gelagerte Kugel zur Steuerung des Durchflusses verwendet.

Ein Spindel-Kugelventil bedeutet, dass die Kugel durch Lager gehalten wird und sich nur drehen darf. Die Mehrheit der hydraulischen Last wird von den Systembeschränkungen getragen, was zu einem geringen Lagerdruck und keiner Wellenermüdung führt. Der Leitungsdruck treibt den stromaufwärts gelegenen Sitz gegen die stationäre Kugel, so dass der Leitungsdruck den stromaufwärts gelegenen Sitz auf die Kugel drückt, um eine Abdichtung zu bewirken.

Die mechanische Verankerung der Kugel absorbiert den Schub des Leitungsdrucks und verhindert übermäßige Reibung zwischen Kugel und Sitzen. Selbst bei vollem Nenndruck bleibt das Betätigungsmoment gering. Dies ist besonders vorteilhaft, wenn das Kugelventil betätigt wird, da es die Größe des Aktuators und damit die Gesamtkosten des Ventilstellpakets reduziert.

 Vorteil

Das Spindel-Kugelventil-Design bietet ein geringeres Betätigungsmoment, einfache Bedienung, minimierten Sitzverschleiß (Trennung von Spindel/Kugel verhindert Seitenbelastung und Verschleiß der stromabwärts gelegenen Sitze, was Leistung und Lebensdauer verbessert), überlegene Dichtleistung bei hohem und niedrigem Druck (ein separater Federmechanismus und der stromaufwärts gelegene Leitungsdruck werden zur Abdichtung gegen die stationäre Kugel für Niederdruck- und Hochdruckanwendungen verwendet).

Das Spindelventil ist für alle Größen und Druckklassen erhältlich, aber nicht für Drosselzwecke geeignet.

 Anwendung

Das Spindel-Kugelventil wird zum Absperren oder Verbinden des Mediums in verschiedenen Rohrleitungen der Klassen 150-2500 und PN16-PN320 verwendet. Es kann für verschiedene Medien wie Wasser, Dampf, Öl, Flüssiggas, Erdgas, Kohlegas, Salpetersäure, Essigsäure, Oxidationsmittel, Harnstoff usw. geeignet sein. Es wird häufig in Industrien wie der chemischen Industrie, der Erdölindustrie, der Erdgasindustrie, der Metallurgie usw. eingesetzt. Die Antriebsarten des Spindel-Kugelventils umfassen Schnecken- und Schneckengetriebeantrieb, manuellen Antrieb, pneumatischen Antrieb und elektrischen Antrieb. Die Spindel-Kugelventile werden im Allgemeinen mit Flanschverbindung ausgeführt, und auch Stumpfschweißverbindungen werden verwendet. Der Sitz kann ein Weichdichtungssitz oder ein harter Metallsitz sein.

 FAQ

F: Sind Sie ein Handelsunternehmen oder Hersteller?

A: Wir sind eine Fabrik.

F: Wie lange ist Ihre Lieferzeit?

A: Je nach Bestellung, 7~60 Tage.

F: Bieten Sie Muster an? Ist es kostenlos oder extra?

A: Ja, wir könnten die Probe kostenlos anbieten, aber die Frachtkosten nicht bezahlen.

F: Was sind Ihre Zahlungsbedingungen?

A: Zahlung=1000USD, 30% T/T im Voraus, Restbetrag vor Versand.
