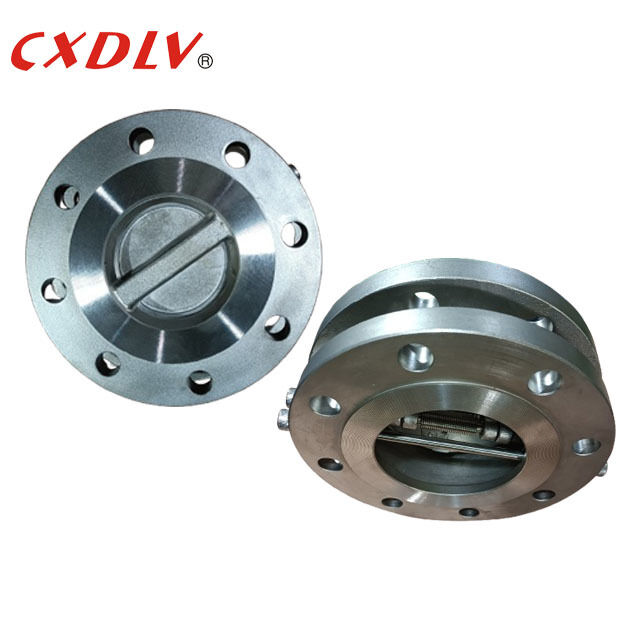

Edelstahl-Doppelplatten-Scheckventil Metallgehängte Flansche Ende ANSI150LB RF
Produktdetails:
| Herkunftsort: | Zhejiang, China |
| Markenname: | CXDLV |
| Zertifizierung: | ISO9001:2008&PED 2014/68/EU |
| Modellnummer: | H76 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Polyholzgehäuse nach verschiedenen Ventilstrukturen |
| Lieferzeit: | 7-30 Tage |
| Zahlungsbedingungen: | L/C, T/T, |
|
Detailinformationen |
|||
| Scheibenmaterial: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | Medium: | Wasser.Gas.Öl |
|---|---|---|---|
| Größe: | DN50 ~ DN600 | Standard: | ANSI/GB/DIN |
| Körpermaterial: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1,0 MPA/1,6 mPA/2,5 MPA |
| Frühling: | Inconel X-750/SS304/SS316 | ||
Produkt-Beschreibung
Edelstahl-Doppelplatten-Rückschlagventil mit Metallscharnier, Flanschanschluss ANSI150LB RF
Spezifikationen
Konstruktion nach AP1594. API6D. JB/T8937
Anschlusslänge nach API594. API6D. DIN3202. JB/T8937
Druck- und Temperaturklasse nach ASME B16.34
Prüfung und Inspektion nach ANSI B 16.50. DIN2401. GB/T9124. JB/T74
Anwendung
Das Doppelplatten-Wafer-Rückschlagventil verwendet zwei federbelastete Platten, die an einem zentralen Scharnierstift gelagert sind. Das Innere des Ventils besteht aus zwei halbkreisförmigen Federn und einer Plattenoberfläche, die mit einem Stift am Ventilkörper befestigt ist. Die Feder verformt sich, um die Ventilplatte zu schließen, und der Flüssigkeitsdruck bewirkt, dass die Feder sich öffnet. Die Verformung erfolgt schnell, was das Rohr vor Wasserschlagschäden schützt.
Maßzeichnung
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Merkmal
1.Kompakter Wafer-Stil, einteiliges Design;
2.Der Mittelpfosten stützt die interne Baugruppe vollständig ohne externe Stifte oder Stopfen;
3.Maximale Durchflussfläche reduziert den Druckverlust;
4.Das Doppelplattendesign sorgt für erhöhte Festigkeit bei reduzierter Öffnungs- und Schließzeit;
5.Torsionsfedern unterstützen den Schließvorgang der Ventilplatte und verhindern Rückfluss. Eine konsistente Ventilreaktion schützt vor Zuschlagen und Wasserschlägen
6.Die Welle ist robust und korrosionsbeständig konstruiert;
7.Die Wellenlager dienen als Anschläge, um ein Überfahren der Ventilplatten zu verhindern. Sie sind korrosionsbeständig mit großen Wellenlagerflächen und leicht abnehmbar für interne Montage, Wartung oder Austausch.
8.Axialspielscheiben reduzieren die Reibung und den Verschleiß der Ventilplattenscharniere.
Verpackung & Lieferung
Verpackungsdetails: Wir wählen geeignete Holzkisten je nach Ventil und beauftragen Facharbeiter mit der Verpackung, um Beschädigungen zu vermeiden. Langfristig kooperierende Spediteure buchen Platz, erledigen die Zollabfertigung und den Transport für uns ohne Verzögerung. Es gibt drei Transportmöglichkeiten: per See, per Luft und per Bahn. Wir arrangieren den Transport nach Kundenwunsch.
Lieferdetails: nach Bestellung, 7~60 Tage
FAQ
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind seit über 16 Jahren ein Hersteller.
F: Wie lange ist Ihre Lieferzeit?
A: Nach Bestellung, 7~60 Tage.
F: Bieten Sie Muster an? Ist es kostenlos oder extra?
A: Ja, wir könnten das Muster kostenlos anbieten, aber die Frachtkosten nicht bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Zahlung=1000USD, 30% T/T im Voraus, Restbetrag vor Versand.
