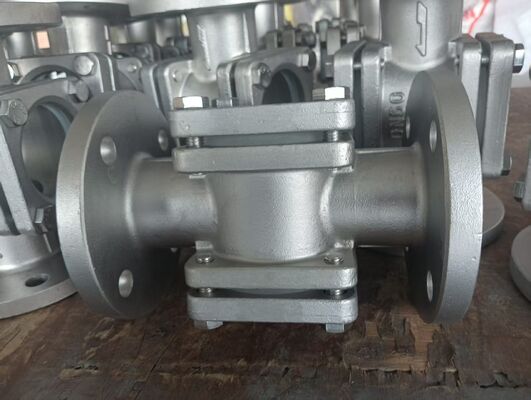

Doppelflanschglas mit Kohlenstoffstahl 304 316 zur visuellen Kontrolle und genauen Überprüfung des Flüssigkeitsflusses
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | SG-ck |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | T/T, L/C, D/A, D/P, , |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Versorgungsmaterial-Fähigkeit: | 1000 PCS/Mon |
|
Detailinformationen |
|||
| Material: | CF8, CF3, CF8M… | Glas: | Borosilikat |
|---|---|---|---|
| Struktur: | Bälle nach innen | Glasket: | PTFE |
| Temperatur: | 20 ℃ ~ 185 ℃ | Verbindung: | RF 150LB |
| Größe: | 1/2 "~ 8" | ||
Produkt-Beschreibung
Doppelflansch-Schauglas mit Kohlenstoffstahl 304 316 zur visuellen Inspektion und präzisen Überprüfung des Flüssigkeitsstroms
Produktmerkmal
Ein Durchflussschauglas ist ein Gerät, das in eine Rohrleitung eingebaut wird, um den Flüssigkeitsstrom visuell auf Richtung und genauen Durchfluss zu überprüfen. Durchflussschaugläser ermöglichen es dem Bediener, die Farbe und Klarheit von Flüssigkeiten durch ein Fenster zu beobachten. Ein Durchflussschauglas ist ein Gehäuse mit einem oder mehreren Sichtfenstern, normalerweise mit Dichtung, und einer Möglichkeit, das Schauglas an die Rohrleitung anzubringen, z. B. durch Flansch- oder Gewindeanschlüsse. Durchflussschaugläser sind für Standardrohre von 1/2 Zoll bis 8 Zoll erhältlich und verfügen über eine ANSI-Druckstufe.

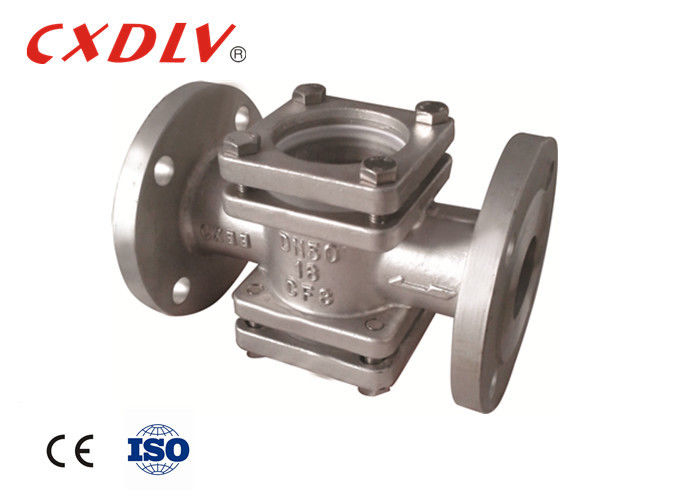

Doppelflansch-Schauglas
Anwendbare Normen:
- Konstruktion und Fertigung: ASTM B16.34
- Flanschverbindung: ASTI16.5
- Prüfung und Inspektion: API598
Größenbereich:
- 1/2"~8"
Druckstufe:
- ANSI 300LB
Temperaturbereich:
- -20°C~185°C
Doppelfenster-Schauglas ist eine einfache Baugruppe aus zwei Gläsern an einem einzigen Guss- oder Fertigteilgehäuse an zwei gegenüberliegenden Seiten. Die Verwendung dieser Art von Durchflussanzeige dient zur Stichprobeninspektion und zur Betrachtung von Prozessparametern.
Herausragende Merkmale
Einfache Wartung
In fast allen Konstruktionsmaterialien erhältlich
Hergestellt nach höchsten Standards
Langlebige Konstruktion
Materialprüfzeugnis & Druckprüfzeugnisse auf Anfrage.
Technische Daten
| Größe | Abmessung(mm) | ||||||
| H | L | D | D1 | D2 | b | Z-d | |
| 2" | 140 | 230 | 162 | 127 | 92 | 23 | 8-19 |
| 6" | - | 420 | 318 | 270 | 216 | 36,5 | 12-22 |
Verpackung & Lieferung
Verpackungsdetails: Wir wählen geeignete Holzkisten entsprechend den verschiedenen Ventilen aus und beauftragen erfahrene Arbeiter mit der Verpackung, um Beschädigungen zu vermeiden. Langfristig kooperierende Spediteure buchen Platz, erledigen die Zollabfertigung und den Transport für uns ohne Verzögerung. Es gibt drei Transportmöglichkeiten: per See, per Luft und per Bahn. Wir arrangieren den Transport nach Kundenwunsch.
Lieferdetails: je nach Bestellung, 7~60 Tage
