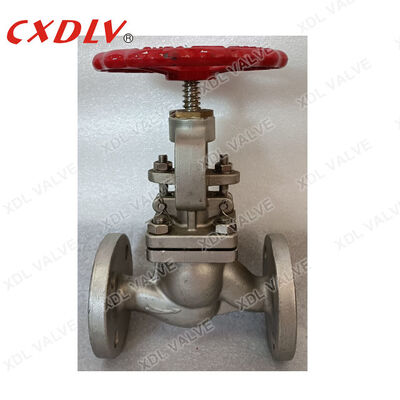

Edelstahlgehäuse Flansch-G Globeventil OS&Y, Schraubenhaube mit Handrad
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CXDLV |
| Zertifizierung: | ISO9001:2008 CE |
| Modellnummer: | J41W |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | Verhandelbar |
| Lieferzeit: | 7-30 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
|
Detailinformationen |
|||
| Kugelmaterial: | CF8M/CF8/C95800 | Größe: | 2/1/2"~10" |
|---|---|---|---|
| Standard: | ANSI, GB | Endverbindung Standard: | ASME B16.5a |
| Standard von Angesicht zu Angesicht: | ASME B16.10 | Designstandard: | ASME B16.34 |
| Hervorheben: | Edelstahl-Globeventil mit Handrad,Flansch-Globeventil OS&Y,Schraubenhauben-Globeventil |
||
Produkt-Beschreibung

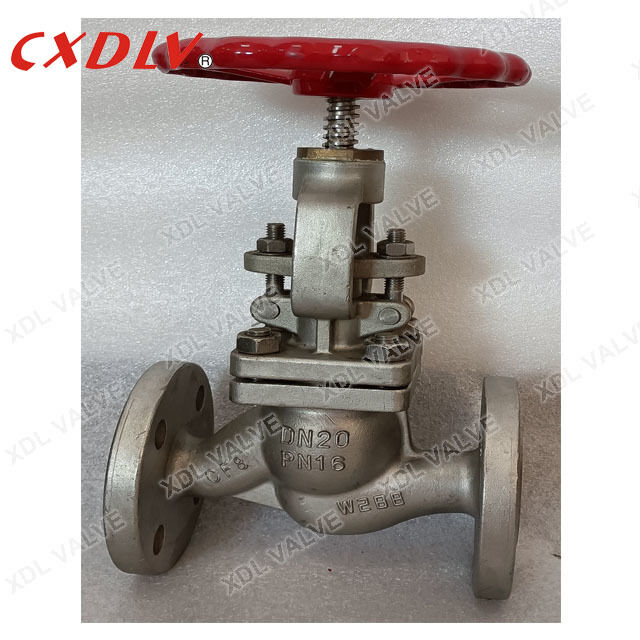

Flansch-Absperrventil OS&Y mit Edelstahlgehäuse, verschraubter Haube und Handradbetätigung
Spezifikationen
- Designstandard:ANSI B16.34 / API 600 / API 602
- Inspektion und Test: API 598
- Von Angesicht zu Angesicht: ANSI B16.10
- Flanschverbindung: ANSI B16.5 (Für NPS≤24)
Anwendung
Das Öffnungs- und Schließelement des Kugelventils ist eine stopfenförmige Ventilklappe, die Dichtfläche ist flach oder kegelförmig und die Ventilklappe bewegt sich linear entlang der Mittellinie des Ventilsitzes. Die Bewegungsform des Ventilschafts (allgemeiner Name: dunkler Stab) hat auch den Hub-Drehstab-Typ (allgemeiner Name: heller Stab). Das Absperrventil bezieht sich auf das Ventil, bei dem sich das Schließelement (Ventil) entlang der Mittellinie des Ventilsitzes bewegt. Je nach Bewegungsform der Klappe ist die Änderung der Sitzöffnung proportional zum Klappenweg. Aufgrund des relativ kurzen Öffnungs- bzw. Schließhubs des Ventilschafts dieses Ventiltyps, der sehr zuverlässigen Schneidfunktion und der Tatsache, dass die Änderung der Ventilsitzöffnung proportional zum Hub der Ventilklappe ist, eignet es sich sehr gut zur Einstellung der Durchflussmenge. Daher eignet sich diese Art von Absperrventilen gut zum Absperren bzw. Regeln und Drosseln.
| GRÖSSE | D | L | H | W | D | C | G | T | N-ΦM |
| 2" | 50 | 203 | 252 | 200 | 152 | 120,5 | 92 | 15.9 | 4-19 |
| 2 1/2" | 65 | 216 | 308 | 200 | 178 | 139,5 | 105 | 17.5 | 4-19 |
| 3" | 80 | 241 | 327 | 250 | 190 | 152,5 | 127 | 19.1 | 4-19 |
Besonderheit
1. Doppeldichtungsdesign (Wellrohr + Packung). Wenn der Faltenbalg versagt, verhindert die Spindelpackung auch Leckagen und erfüllt die internationalen Dichtungsstandards.
2. Sicherheit und Umweltschutz, kein Flüssigkeitsverlust, Reduzierung von Energieverlusten, Verbesserung der Anlagensicherheit.
3. Lange Lebensdauer, geringerer Wartungsaufwand, geringere Betriebskosten.
4. Die robuste Konstruktion der Balgdichtung sorgt dafür, dass der Ventilschaft keine Leckage aufweist und wartungsfrei ist.
Paket und Lieferung
Verpackungsdetails: Wir wählen geeignete Holzkisten für verschiedene Ventile aus und beauftragen Fachkräfte mit der Verpackung, falls es zu Beschädigungen kommt. Langfristig kooperierende Spediteure buchen für uns umgehend Raum, Zollabwicklung und Transport. Es gibt drei Transportmöglichkeiten: auf dem Seeweg, auf dem Luftweg und mit der Bahn. Wir organisieren den Transport entsprechend den Bedürfnissen der Kunden.
Lieferdetails: je nach Bestellung 7~60 Tage
FAQ
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind eine Fabrik.
F: Wie lang ist Ihre Lieferzeit?
A: Je nach Bestellung 7 bis 60 Tage.
F: Stellen Sie Muster zur Verfügung? Ist es kostenlos oder extra?
A: Ja, wir könnten das Muster kostenlos anbieten, übernehmen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung <=1000 USD, 100 % im Voraus. Zahlung>=1000USD, 30 % T/T im Voraus, Restbetrag vor Versand.
