Produktdetails:
Zahlung und Versand AGB:
|
Gehäusematerial: | CF8, CF8M, CF3, CF3M, WCB | Struktur: | steigender Stamm |
---|---|---|---|
Standard: | ANSI | Größe: | 1/1/2" ~3" |
Medium: | Wasserölgas | Farbe: | Silver |
Markieren: | Schmiedestahl Absperrschieber,federnden Schieber |

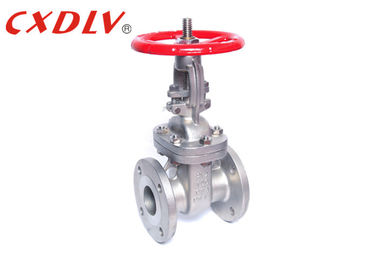

2 Zoll-Isolierungs-Schieber-Edelstahl-Form-Stahl motorbetrieben
Spezifikationen
Anwendbare Standards:
- Schieber, API600
- Stahlventile, ASME B16.34
- Vertrauliches ASME B16.10
- Ende flanscht ASME B16.5/ASME B16.47
- Kolben-Schweißen beendet ASME B16.25
- Inspektion und Test API 598
Größen-Strecke:
- 1/2 " ~12"
Druck-Bewertung:
- ASME-CL, 150, 300,
Temperaturspanne:
- -196°C~650°C
Anwendung
Die Öffnung und das schließend Mitglied des Schiebers ist ein Tor. Die Bewegungsrichtung des Tors ist zur Richtung der Flüssigkeit senkrecht. Der Schieber kann völlig offen und völlig geschlossen nur sein und kann nicht justiert werden und gedrosselt werden. Das Tor hat zwei versiegelnde Gesichter. Die zwei versiegelnden Gesichter der meisten Gleichtaktschieber bilden eine Keilform. Der Keilwinkel schwankt mit den Ventilparametern, normalerweise 50 und ist 2°52 ' wenn die mittlere Temperatur nicht hoch ist. Das Tor des Keilschiebers kann in ein Ganzes hergestellt werden, genannt worden ein steifes Tor; es kann in ein Tor auch gemacht werden, das eine kleine Menge Deformation produzieren kann, um seine Herstellbarkeit zu verbessern und die Abweichung des Dichtflächewinkels während der Verarbeitung zu entschädigen. Das Brett wird einen elastischen Fensterladen angerufen.
GRÖSSE | L (RF) | d | H | H1 | W | W1 |
1/2“ | 108 | 14 | 195 | / | 120 | / |
3/4" | 117 | 19 | 210 | / | 120 | / |
1" | 127 | 25 | 240 | / | 140 | / |
1 1/4" | 140 | 32 | 300 | / | 180 | / |
1 1/2“ | 165 | 38 | 395 | / | 200 | / |
2" | 216 | 51 | 400 | / | 200 | / |
2 1/2“ | 241 | 64 | 435 | / | 200 | / |
3" | 283 | 76 | 515 | / | 250 | / |
4" | 305 | 102 | 595 | / | 280 | / |
5" | 381 | 127 | 725 | / | 280 | / |
6" | 403 | 152 | 780 | 820 | 300 | 310 |
8" | 419 | 203 | 975 | 1020 | 350 | 310 |
10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Eigenschaft
1. Die Widerstand Widerstände sind klein und die Dichtfläche wird weniger durch das Medium gewaschen und abgefressen.
2. öffnend und schließend ist arbeitssparender.
3. Die Strömungsrichtung des Mediums ist nicht, keine Störung, keine Druckreduzierung begrenzt.
4. einfache Form, kurze Strukturlänge, gutes Herstellungsverfahren und breiter Einsatzbereich
Vorbildliche Auswahl
Schieber
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Ventil Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Auslöser | 1) Einfachwirkendes (Frühlings-Rückkehr) 2) doppeltes Fungieren | |||
Zusätze | 1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Warmer Gang des Stellwerk-5) |
