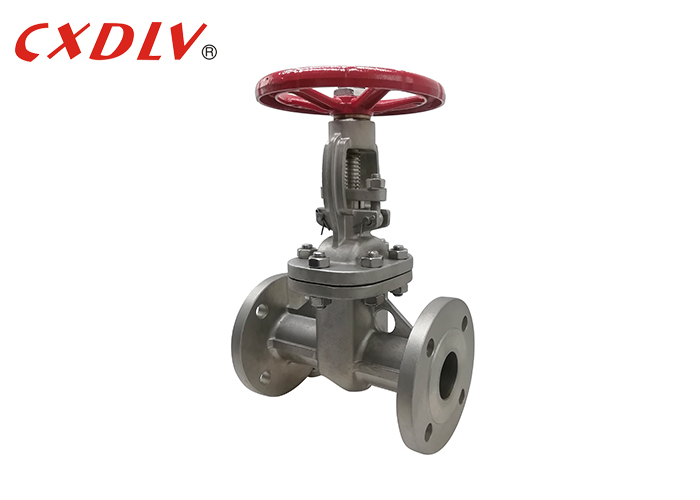

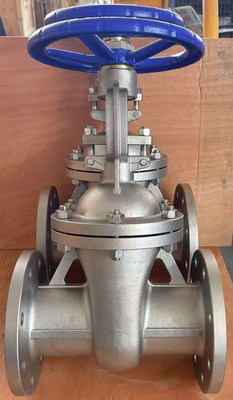

CF8M Flansch-Schieber PN16RF mit Handrad
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Z41W-16R |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körpermaterial: | CF8, CF8M, CF3, CF3M, WCB | Struktur: | Steigender Stamm |
|---|---|---|---|
| Standard: | GB/ANSI | Größe: | DN32 ~ DN350 |
| Temperatur: | -20 ~ 180 Grad c | Farbe: | Silber |
| Hervorheben: | PN16RF Flansch-Schieber,Handrad-Flansch-Schieber,CF8M Flansch-Schieber |
||
Produkt-Beschreibung
CF8M Flansch-Gatterventil PN16RF mit Griffrad
Spezifikationen
Anwendbare Normen:
- Gatterventil, API600
- Stahlventile, ASME B16.34
- Von Angesicht zu Angesicht ASME B16.10
- Endflansche ASME B16.5/ASME B16.47
- Butt Welding endet mit ASME B16.25
- Inspektion und Prüfung
Größenbereich:
- DN15 bis DN300
Nenndruck:
- PN16 bis PN40
Temperaturbereich:
- -196°C bis 650°C
Anwendung
Die auf dem Markt verwendeten allgemeinen Torventile lecken oder rosten seit langem.Das Unternehmen führte das hochwertige Gummi-Dichtungsventil ein, das durch europäische Hightech-Gummi- und Ventilherstellungstechnologie hergestellt wurde, wodurch die Mängel bei der allgemeinen Versiegelung von Torventilen, Rost und anderen elastischen Sitzen überwunden werden.Das Dichtungsventil verwendet den elastischen Ram, um einen leichten elastischen Verformungskompensationseffekt zu erzeugen, um einen guten Dichtungseffekt zu erzielen. Das Ventil hat die Vorteile von Lichtschalter, zuverlässiger Dichtung, gutem elastischen Gedächtnis und langer Lebensdauer.Arzneimittel, Textilindustrie, Elektrizität, Schiffbau, Metallurgie, Energiesysteme und andere Körperleitungen als Regulierungs- und Abhörvorrichtung.
| Größe | L ((RF) | d | H | H1 | W | W1 |
| Ein halbes Zoll. | 108 | 14 | 195 | / | 120 | / |
| 3/4 Zoll. | 117 | 19 | 210 | / | 120 | / |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 Zoll. | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 Zoll. | 165 | 38 | 395 | / | 200 | / |
| 2 " | 216 | 51 | 400 | / | 200 | / |
| 2 1/2 Zoll. | 241 | 64 | 435 | / | 200 | / |
| 3 " | 283 | 76 | 515 | / | 250 | / |
| 4" | 305 | 102 | 595 | / | 280 | / |
| 5" | 381 | 127 | 725 | / | 280 | / |
| 6" | 403 | 152 | 780 | 820 | 300 | 310 |
| 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10 " | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Merkmal
1Die Ventile sind aus korrosionsbeständigem und rostfreiem Stahl und Kupferlegierungsmaterial hergestellt, die im Abwassersystem verwendet werden können, um sich an die raue Arbeitsumgebung anzupassen.
2Kleine Größe, leichtes Gewicht, leicht zu installieren und zu reparieren
3Der Ventilstamm ist durch drei O-Ringe versiegelt, wodurch der Reibungswiderstand beim Schalten erheblich verringert wird.
Auswahl des Modells
Schließventil
| Standards | ANSI | Großbritannien | JIS | DIN |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Ventilmaterial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Antrieb | 1) Einzelaktion ((Frühling Rückkehr) 2) Doppel-Aktion | |||
| Zubehör | 1) Grenzschalter 2) Magnetventil 3) Filter 4) Positionierer 5) Warmzug | |||
