Produktdetails:
Zahlung und Versand AGB:
|
| Gehäusematerial: | CF8, CF8M, CF3, CF3M, WCB | Struktur: | steigender Stamm |
|---|---|---|---|
| Standard: | ANSI | Größe: | 4" ~12" |
| Temperatur: | hohe Temperatur | Farbe: | Silver |
| Markieren: | Schmiedestahl Absperrschieber,federnden Schieber |
||

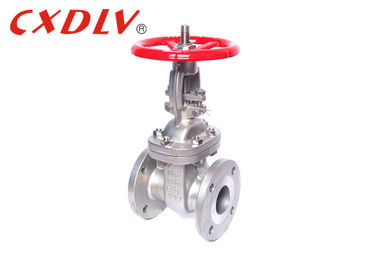

ANSI flexible Klasse der Keil-Schieber-Doppelt-Flansch-Enden-Isolierungs-150
Spezifikationen
Anwendbare Standards:
- Schieber, API600
- Stahlventile, ASME B16.34
- Vertrauliches ASME B16.10
- Ende flanscht ASME B16.5/ASME B16.47
- Kolben-Schweißen beendet ASME B16.25
- Inspektion und Test API 598
Größen-Strecke:
- 1/2 " ~12"
Druck-Bewertung:
- ASME-CL, 150, 300,
Temperaturspanne:
- -196°C~650°C
Anwendung
Das Tor des Schiebers hat zwei versiegelnde Gesichter. Die zwei versiegelnden Gesichter der allgemein verwendetsten Keilschieberform eine Keilform. Der Keilwinkel schwankt mit den Ventilparametern, normalerweise 5º, und die mittlere Temperatur ist nicht so hoch wie 2°52 '. Das Tor des Keilschiebers kann in ein Ganzes hergestellt werden, genannt worden ein steifes Tor; es kann in ein Tor auch gemacht werden, das eine kleine Menge Deformation produzieren kann, um seine Herstellbarkeit zu verbessern und die Abweichung des Dichtflächewinkels während des Bearbeitungsprozesses zu entschädigen. Das Brett wird einen elastischen Fensterladen angerufen.
| GRÖSSE | L (RF) | d | H | H1 | W | W1 |
| 1/2“ | 108 | 14 | 195 | / | 120 | / |
| 3/4" | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2“ | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2“ | 241 | 64 | 435 | / | 200 | / |
| 3" | 283 | 76 | 515 | / | 250 | / |
| 4" | 305 | 102 | 595 | / | 280 | / |
| 5" | 381 | 127 | 725 | / | 280 | / |
| 6" | 403 | 152 | 780 | 820 | 300 | 310 |
| 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Eigenschaft
1. Stabile Qualität: führen Sie Qualitätsüberwachung während der Prozess-, nuancierten und umfassendeninspektion ein!
2. Angemessener Preis: Leistungsfähige interne Kostenkontrolle, Verringerung von Ausgaben und Fördern von Kunden!
3. Schnelle Lieferung: moderne Fertigungsstraße, genügender Strumpf, verkürzt Lieferfrist!
Vorbildliche Auswahl
Schieber
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Ventil Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Auslöser | 1) Einfachwirkendes (Frühlings-Rückkehr) 2) doppeltes Fungieren | |||
| Zusätze | 1) Magnetventil des Begrenzungsschalter-2) 3) Filter 4)Warmer Gang des Stellwerk-5) | |||
