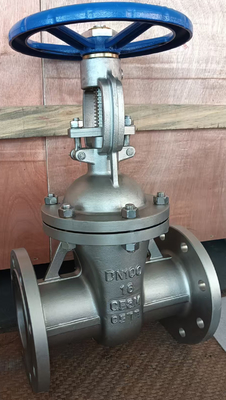

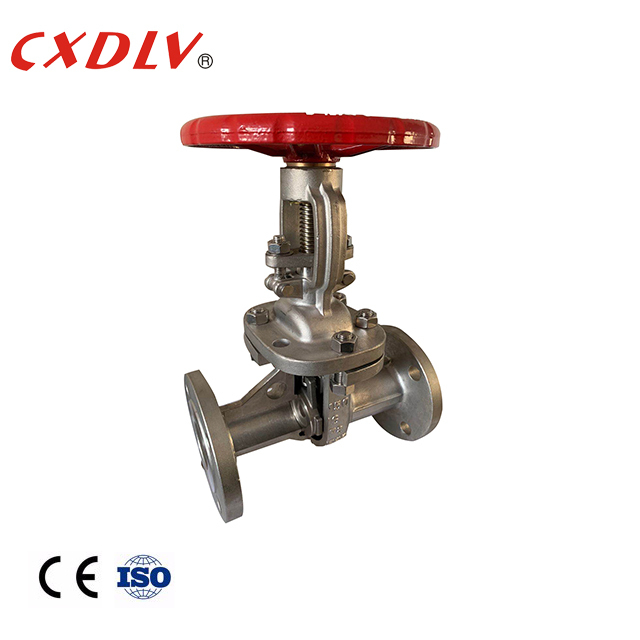

Steigende Spindel Flansch-Schieber Flexible Keilplatte Geschraubter Deckel
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | CXDLV |
| Zertifizierung: | CE&ISO |
| Modellnummer: | Z41W |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pc |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Geeignete Sperrholzfälle nach verschiedenen Ventilstruktur |
| Lieferzeit: | 5 ~ 25 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, D/A, L/C, D/P, Moneygram |
| Versorgungsmaterial-Fähigkeit: | 500pcs/Mon |
|
Detailinformationen |
|||
| Körpermaterial: | CF8, CF8M, CF3, CF3M, WCB | Standard: | GB |
|---|---|---|---|
| Größe: | DN80 ~ DN100 | Temperatur: | -196 ° C ~ 650 ° C. |
| Farbe: | Silber | Siegel: | Metalldichtung |
Produkt-Beschreibung
Steigende Schaft Flansch-Schieber Flexible Keil Verschraubte Haube
Spezifikationen
Anwendbare Standards:
- BAUMASS VON ANGESICHT ZU ANGESICHT: GB/T 12221
- ENDFLANSCHABMESSUNG: GB/T 9113
- DESIGN: ANSI B16.34
- TEST: API598
Größenbereich:
- DN50~DN350
Druckbewertung:
- PN16~PN40
Temperaturbereich:
- -20°C~180°C
Anwendung
Das Z41 National Standard Manual Flansch-Schieberventil ist eines der gebräuchlichsten Ein-Aus-Ventile, das die Auf- und Abbewegung des Schiebers verwendet, um das Fluidmedium im Rohr zu verbinden (öffnen) und abzusperren (vollständig zu schließen). Diese Schieberventile werden häufig als Konditionierungs- und Absperrvorrichtungen in Rohrleitungen wie Leitungswasser, Abwasser, Bauwesen, Erdöl, Chemie, Lebensmittel, Pharmazeutika, Textilien, Elektrizität, Schifffahrt, Metallurgie und Energiesystemen eingesetzt.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
Merkmal
1. Das Medium kann in beide Richtungen auf beiden Seiten fließen, was die Installation erleichtert. Die Schieberkanäle sind auf beiden Seiten symmetrisch.
2. Die Länge der Struktur (der Abstand zwischen den beiden Verbindungsendflächen des Gehäuses) ist gering.
3. Einfache Form, kurze Baulänge, guter Herstellungsprozess und breiter Anwendungsbereich.
Modellauswahl
Schieberventil
| Standard | ANSI | GB | JIS | DIN |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Ventilmaterial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Stellantrieb | 1) Einfachwirkend (Federrückstellung) 2) Doppelwirkend | |||
| Zubehör | 1) Endschalter 2) Magnetventil 3) Filter 4) Positionierer 5) Warmgetriebe | |||
