Produktdetails:
Zahlung und Versand AGB:
|
Gehäusematerial: | CF8 | Seat-Material: | ptfe |
---|---|---|---|
Struktur: | Doppelter Exzentriker | Standard: | GB |
Größe: | DN150 | Medium: | Wasserölgas |
Markieren: | Zwischenflansch-Absperrklappe,Wafer Schmetterling Rückschlagventil |

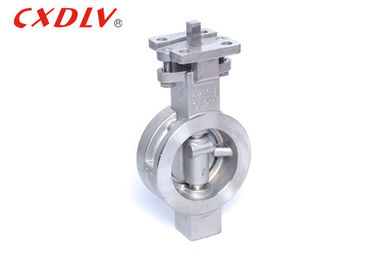

Hochleistungs-Oblaten-Drosselventil-Edelstahl-Doppeltes Exzenter-GB PN16
Spezifikationen
1. Anwendbare Standards:
* Entwurf und Herstellung: GB/T12238-2005
* Verbindung: JB/T79- 94(2)
* vertrauliches Maß: GB/T 12221(20)
* Test und Inspektion: JB/T9092-1999
2. Größen-Strecke:
- DN50~DN500
3. Druck-Bewertung:
- PN16~PN40
4. Temperaturspanne:
- -20°C~185°C
Anwendung
Hochleistungs-Drosselventile sind ein Standard in vielen Industrien einschließlich Heizung, Lüftung und Klimaanlage, Stromerzeugung, der verarbeitende Kohlenwasserstoff, Wasser und Abwasserbehandlung und Marine- und Handelsschiffbau.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Stärke
1. Die Drosselklappe wird durch den Ventilschaft gefahren. Wenn sie durch 90° gedreht wird, kann sie einmal geöffnet sein und geschlossen werden. Indem er den Ablenkwinkel der Diskette ändert, kann der Fluss des Mediums kontrolliert sein.
2. Arbeitsbedingungen und Medium: Drosselventil ist für die Beförderung von verschiedenen ätzenden und nicht ätzenden Flüssigkeiten in den Techniksystemen wie Ofen, Gas, Erdgas, verflüssigtes Erdölgas, Stadtgas, heiße und Kaltluft, chemisches Einschmelzen und Stromerzeugung, GebäudeWasserversorgung und Entwässerung, etc. passend. Auf dem Rohr des Mediums, benutzt, um den Fluss des Mediums zu regulieren und abzuschneiden.
Vorbildliche Auswahl
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
