Produktdetails:
Zahlung und Versand AGB:
|
| Gehäusematerial: | WCB | Seat-Material: | ptfe |
|---|---|---|---|
| Struktur: | Doppelter Exzentriker | Standard: | ANSI |
| Größe: | 6" | Medium: | Wasserölgas |
| Markieren: | Zwischenflansch-Absperrklappe,Oblatenart-Drosselventil |
||

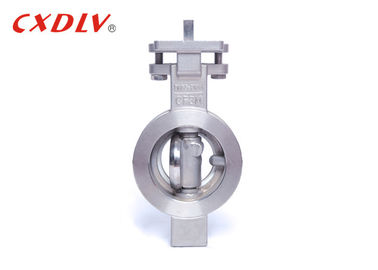

Großer Durchmesser-Oblaten-Drosselventil für verschiedene Flüssigkeits-Metalldichtung
Spezifikationen
1. Anwendbare Standards:
* Entwurf und Herstellung: ASTM A351 304
* Verbindung: JB/T79- 94(2)
* vertrauliches Maß: ANSI/ASME B16.5
* Test und Inspektion: API STD598-84
2. Größen-Strecke:
- 1/2 " ~24"
3. Druck-Bewertung:
- 150LB~600LB
4. Temperaturspanne:
- -20°C~185°C
Anwendung
Die Sitzdichtflächeschicht wird bei einem temperaturbeständigen und korrosionsbeständigen Legierungsmaterial niedergelegt. Der mehrschichtige weiche StapelDichtungsring ist auf der Ventilplatte örtlich festgelegt. Verglichen mit dem traditionellen Drosselventil, hat das Drosselventil Widerstand der hohen Temperatur, helle Operation, keine Reibung in der Öffnung und im Schließen, und die Dichtung wird mit dem Anstieg des Drehmoments des Getriebemechanismus beim Schließen kompensiert, und das Drosselventil wird verbessert. Die Dichtungsleistung und der Vorteil der Erweiterung der Nutzungsdauer.
| GRÖSSE | L | C | Y | E | G |
| 2" | 43 | 96 | 50 | 38 | 124 |
| 2 1/2“ | 49 | 119 | 48 | 59 | 194 |
| 3" | 49 | 132 | 74 | 73 | 203 |
| 4" | 54 | 157 | 97 | 95 | 216 |
| 5" | 64 | 186 | 111 | 111 | 217 |
| 6" | 57 | 216 | 146 | 142 | 235 |
| 8" | 64 | 270 | 194 | 188 | 270 |
| 10" | 71 | 324 | 243 | 236 | 329 |
| 12" | 81 | 381 | 289 | 282 | 357 |
Stärke
1. Das Dichtflächematerial wird im Allgemeinen vom Gummi und vom Plastik gemacht, also ist die Unterdruckdichtungsleistung gut.
2. einfach zu installieren.
3. sind flexible und arbeitssparende des Handbuches, elektrischer, pneumatischer und hydraulischer Modi der Operation, verfügbar.
Vorbildliche Auswahl
| Standard | ANSI | GB | JIS | LÄRM |
| Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) | |||
