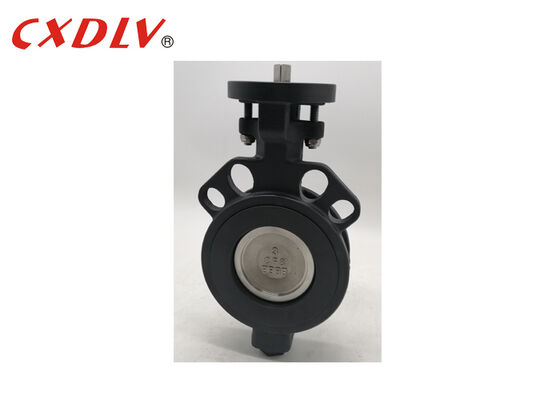

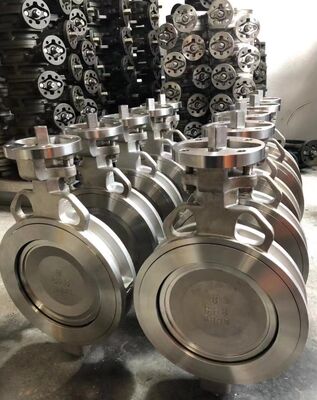

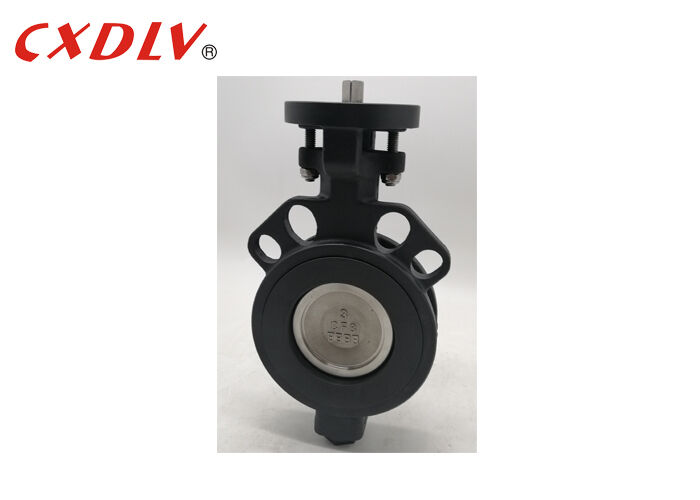

Doppelt exzentrische Hochleistungs-Absperrklappe Edelstahl Wafer Typ JIS10K/ANSI150LB

                   Doppelt exzentrische Hochleistungs-Butterfly-Ventil Edelstahl Wafer Typ JIS10K/ANSI150LB

Spezifikationen

1. Anwendbare Standards:
* Design und Herstellung: GB/T12238-2005
* Anschluss: JB/T79-94(2)
* Abmessung von Angesicht zu Angesicht: GB/T12221(20)
* Prüfung und Inspektion: JB/T9092-1999
2. Größenbereich:
- DN50~DN500
3. Druckbewertung:
- PN16~PN40, JIS10K, ANSI150LB
4. Temperaturbereich:
- -20°C~185°C

 Anwendung

      Das Butterfly-Ventil, auch als Klappenventil bekannt, ist ein einfaches Regelventil. Das Butterfly-Ventil, das für die Schaltsteuerung des Niederdruck-Pipeline-Mediums verwendet werden kann, bedeutet, dass das Schließelement (Ventil oder Scheibe) eine Scheibe ist, die sich um die Ventilwelle dreht, um das Öffnen und Schließen zu erreichen. Eine Art von Ventil.
      Die Scheibe des Butterfly-Ventils ist in der Durchmesserrichtung des Rohrs montiert. Das Butterfly-Ventil ist einfach aufgebaut, klein und leicht. Es besteht nur aus wenigen Teilen und kann durch Drehen um nur 90° schnell geöffnet und geschlossen werden. Die Bedienung ist einfach, und das Ventil hat gute Fluideigenschaften. Wenn sich das Butterfly-Ventil in der vollständig geöffneten Position befindet, ist die Dicke der Scheibe der einzige Widerstand, wenn das Medium durch den Ventilkörper fließt, so dass der vom Ventil erzeugte Druckabfall gering ist, so dass es bessere Strömungsregeleigenschaften aufweist.

Stärke

1. Das Butterfly-Ventil kann den Schlamm transportieren und die geringste Flüssigkeitsmenge am Rohrmund ansammeln. Eine gute Abdichtung kann bei niedrigem Druck erreicht werden. Die Einstellleistung ist gut.
2. Das stromlinienförmige Design der Butterfly-Platte, der Strömungswiderstandsverlust ist gering, kann als Energiesparprodukt bezeichnet werden.

Modellauswahl
