Produktdetails:
Zahlung und Versand AGB:
|
Gehäusematerial: | CF8M | Seat-Material: | ptfe |
---|---|---|---|
Struktur: | Doppelter Exzentriker | Standard: | GB |
Größe: | DN200 | Medium: | Wasserölgas |
Markieren: | Zwischenflansch-Absperrklappe,Oblatenart-Drosselventil |

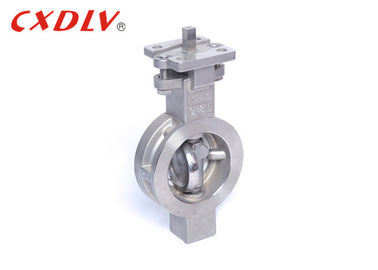

GBs Standard-PN16 CF8M Griff des Wafer-Drosselventil-SS304 2 Zoll-Rückschlagklappe
Spezifikationen
1. Anwendbare Standards:
* Entwurf und Herstellung: GB/T12238-2005
* Verbindung: JB/T79- 94(2)
* vertrauliches Maß: GB/T 12221(20)
* Test und Inspektion: JB/T9092-1999
2. Größen-Strecke:
- DN50~DN500
3. Druck-Bewertung:
- PN16~PN40
4. Temperaturspanne:
- -20°C~185°C
Anwendung
Drosselventil bezieht sich ein auf schließend Stück (Ventil oder Diskette) ist eine Diskette, ein Ventil, das um die Ventilwelle sich dreht, um sich zu öffnen und zu schließen und hauptsächlich schneidet und drosselt auf der Rohrleitung. Die Drosselventilöffnung und das schließend Mitglied ist eine scheibenförmige Drosselklappe, die um seine eigene Achse im Ventilkörper sich dreht, um den Zweck der Öffnung und des Schließens oder der Justage zu erzielen. Das Drosselventil ist normalerweise kleiner als 90° von der vollständigen Öffnung zu voll schließen. Das Drosselventil und die Schmetterlingsstange haben keine selbstsichernde Fähigkeit. Für die Positionierung der Drosselklappe, wird ein Wurmgangreduzierer dem Ventilschaft hinzugefügt. Der Gebrauch eines Wurmgangreduzierers ermöglicht nicht nur der Diskette, eine selbstsichernde Fähigkeit zu haben, aber auch stoppt die Diskette in jeder möglicher Position und verbessert das Betriebsverhalten des Ventils. Eigenschaften des industriellen speziellen Drosselventils: Es kann hoher Temperatur widerstehen und die anwendbare Druckstrecke ist auch hoch. Das Ventil hat einen großen Nenndurchmesser. Der Ventilkörper wird vom Kohlenstoffstahl gemacht. Der Dichtungsring der Ventilplatte benutzt einen Metallring anstelle eines Gummiringes. Große Drosselventile der hohen Temperatur werden durch Stahlplattenschweißen hergestellt und werden hauptsächlich für Kaminrohre und Gasrohre Medien der hohen Temperatur benutzt.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Stärke
3. Kann Schlamm, die wenige Menge transportieren der Flüssigkeit angesammelt im Rohrmund.
4. Unter Niederdruck kann eine gute Dichtung erzielen.
5. Die Anpassungsleistung ist gut.
6. Der Dichtungskanal hat einen großen effektiven Strömungsquerschnitt und kleinen Widerstand Widerstände, wenn er völlig geöffnet wird.
Vorbildliche Auswahl
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
