Produktdetails:
Zahlung und Versand AGB:
|
Gehäusematerial: | WCB | Seat-Material: | ptfe |
---|---|---|---|
Struktur: | Doppelter Exzentriker | Standard: | ANSI |
Größe: | 8" | Medium: | Wasserölgas |
Markieren: | Oblatenart-Drosselventil,Wafer Schmetterling Rückschlagventil |

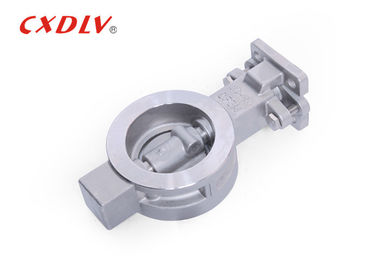

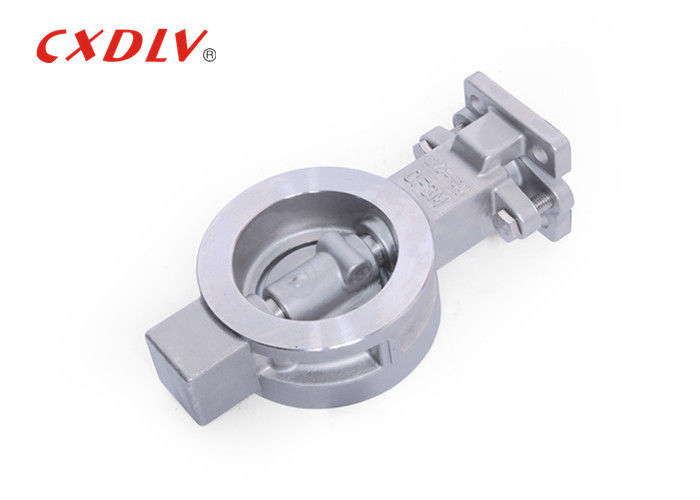

Oblaten-Schmetterlings-Rückschlagventil ASTM-erster Klasse elektrisch betriebenes des Drosselventil-Dn200
Spezifikationen
1. Anwendbare Standards:
* Entwurf und Herstellung: ASTM A351 304
* Verbindung: JB/T79- 94(2)
* vertrauliches Maß: ANSI/ASME B16.5
* Test und Inspektion: API STD598-84
2. Größen-Strecke:
- 1/2 " ~24"
3. Druck-Bewertung:
- 150LB~600LB
4. Temperaturspanne:
- -20°C~185°C
Anwendung
Das Drosselventil, alias die Rückschlagklappe, ist ein einfaches Regelventil. Das Drosselventil, das für die Schaltungssteuerung der mittleren Unterdruckrohrleitung benutzt werden kann, bedeutet, dass das schließend Mitglied (Ventil oder Diskette) eine Diskette ist, die um die Ventilwelle sich dreht, um Öffnung und das Schließen zu erzielen. eine Art Ventil. Ventile können benutzt werden, um den Fluss von verschiedenen Arten von Flüssigkeiten wie Luft, Wasser, Dampf, verschiedenen ätzenden Medien, Schlamm, Öl, flüssigen Metallen und radioaktiven Medien zu steuern. Hauptsächlich schneiden Sie und drosseln Sie auf der Rohrleitung. Die Drosselventilöffnung und das schließend Mitglied ist eine scheibenförmige Drosselklappe, die um seine eigene Achse im Ventilkörper sich dreht, um den Zweck der Öffnung und des Schließens oder der Justage zu erzielen.
GRÖSSE | L | C | Y | E | G |
2" | 43 | 96 | 50 | 38 | 124 |
2 1/2“ | 49 | 119 | 48 | 59 | 194 |
3" | 49 | 132 | 74 | 73 | 203 |
4" | 54 | 157 | 97 | 95 | 216 |
5" | 64 | 186 | 111 | 111 | 217 |
6" | 57 | 216 | 146 | 142 | 235 |
8" | 64 | 270 | 194 | 188 | 270 |
10" | 71 | 324 | 243 | 236 | 329 |
12" | 81 | 381 | 289 | 282 | 357 |
Stärke
1. Zu schließen ist bequem und schnell sich zu öffnen und, Arbeitseinsparung, kleine Widerstand Widerstände und kann häufig laufen gelassen werden.
2. einfache Struktur, kleine, kurze Strukturlänge, klein, leicht, passend für Ventile des großen Durchmessers.
3. kann Schlamm, die wenige Menge transportieren der Flüssigkeit angesammelt im Rohrmund.
4. unter Niederdruck, kann eine gute Dichtung erzielen.
Vorbildliche Auswahl
Standard | ANSI | GB | JIS | LÄRM |
Druck | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modell | 1) Griff-Modell des Hochbahnsteig-Modell-2) |
