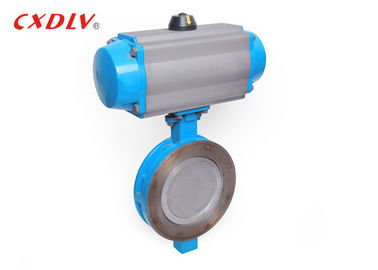

Weiche Wafer-Drosselventile Seats pneumatische betätigte 4 Zoll ANSI-/GB-Standard

Weiche Wafer-Drosselventile Seats pneumatische betätigte 4 Zoll ANSI-/GB-Standard

Spezifikationen

1. Anwendbare Standards:
* Entwurf und Herstellung: ASTM A351 304
* Verbindung: JB/T79- 94(2)
* vertrauliches Maß: ANSI/ASME B16.5
* Test und Inspektion: API STD598-84
2. Größen-Strecke:
- 1/2 " ~24"
3. Druck-Bewertung:
- 150LB~600LB
4. Temperaturspanne:
- -20°C~185°C

Anwendung

Das elektrische AnpassungsDrosselventil ist eine Art elektrisches Ventil und elektrisches Regelventil. Die Hauptverbindungsmethoden sind: Flanschart und -oblate schreiben, die wichtige Durchführungseinheiten auf dem Gebiet der Steuerung der industriellen Automatisierung sind. Zwei wichtigste Punkte für Installation des elektrischen AnpassungsDrosselventils: Einbauposition, Höhe und Einlass- und Ausgangrichtung müssen die Entwurfsbedingungen erfüllen. Merken Sie, dass die Richtung von Medien sollte mit der Richtung des Pfeiles in Einklang sein fließen, der auf dem Ventilkörper markiert wird und die Verbindung fest sein sollte und fest. Das elektrische AnpassungsDrosselventil muss vor Installation kontrolliert werden. Das Nummernschild des Ventils sollte mit dem gegenwärtigen nationalen Standard„allgemeinen Ventil-Kennzeichen“ GB12220 übereinstimmen.

Stärke

Der Ventilschaft ist eine Durchstangenstruktur. Nachdem es Behandlung gelöscht hat und gemildert hat, hat er gute umfassende mechanische Eigenschaften, Korrosionsbeständigkeit und Kratzfestigkeit. Wenn das Drosselventil geöffnet und geschlossen ist, dreht der Ventilschaft nur und führt nicht anhebende Operation durch. Die Verpackung des Ventilschafts ist nicht einfach, defekt zu sein und die Dichtung ist zuverlässig. Sie wird mit dem Kegelstift der Drosselklappe geregelt, und das überhängende Ende ist entworfen, um die Durchschlags-herausart zu verhindern, um das Ventil zu verhindern den Einsturz abstammen Sie, wenn der Ventilschaft und die Drosselklappe versehentlich defekt sind.

Vorbildliche Auswahl
